) tıklatın.PC-DMIS Laser, Grafik Görüntüleme penceresinde 3B alanda gerçek ışının tarama çizgisinin konumunu temsil eden renklendirilmiş bir çizgi göstergesi görüntüler. Gösterge, yalnızca parçayı gerçek zamanda gösteren gerçek bir lazer sensörle PC-DMIS'yi Çevrimiçi modda çalıştırdığınızda çalışır.
Tarama çizgisi göstergesini (ve Lazer Görünümünü) açmak veya kapatmak için Lazer sekmesinde Başlat / Durdur simgesini () tıklatın.
Işın aralık içindeyse, Grafik Görüntüleme penceresinde görünür ve lazer ışın titreştiğinde yanıp söner. Işın parçaya doğru hareket ettikçe, gösterge renk değiştirmeye başlar. İstenilen odak menziline yakınlaştığında, kırmızıdan turuncuya, daha sonra sarıya, sarı-yeşile ve son olarak yeşile dönüşür.

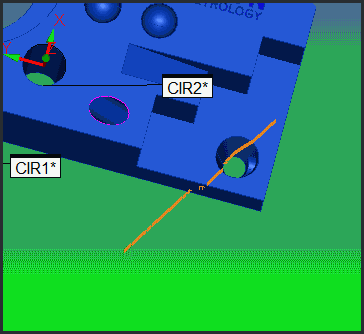

Bir örnek tarama çizgisi göstergesi (turuncu) ışının tarama çizgisi konumunun parçanın üzerinde olduğunu gösterir.
Bu yeşil renk, ışının, tarama için parçadan en optimal mesafede bulunduğunu belirtir.

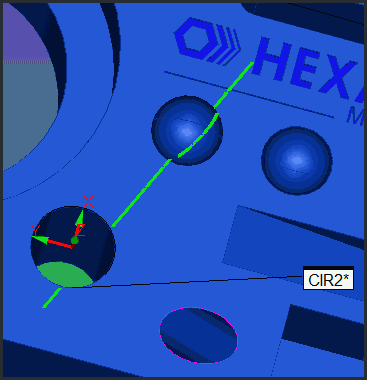

Bir örnek tarama çizgisi göstergesi (yeşil) ışının tarama çizgisi konumunun optimum odak mesafesinde olduğunu gösterir
Işını parçaya çok yaklaştırırsanız, istenen yeşil renkten kırmızı bir renge tekrar hareket eder.
