PC-DMIS, CNC makineleri üzerinde çalışan çoklu döner tablaları destekler. Aşağıdakileri yapabilirsiniz:
Bir CNC makinesini bir makine modeliyle çalıştırma (Altta bkz. "Bir Makine Modeli Kullanma").
Probu ve döner tablaları kalibre etme.
Makine ya da parça ile olan çarpışmaları düzgün şekilde canlandırma ve saptama.
Bir makine modeliyle çalışma ofsetleri kullanma (Altta bkz. "Bir Makine Modeliyle Çalışma Ofsetleri Kullanma").
Kümelenmiş döner tabla kullanan basit bir PC-DMIS ölçüm yordamı (NCG3.PRG) aşağıda gösterilmiştir.
Kümelenmiş Döner Tabla Ölçüm Yordamı
Canlandırması yapıldığında prob hareket eder ve makine veya döner tablaların görsel temsili yoktur. Görsel geri bildirim sağlamak için şunun gibi bir makine modeli (NC_Vertical_5Axis_2) ekleyin:

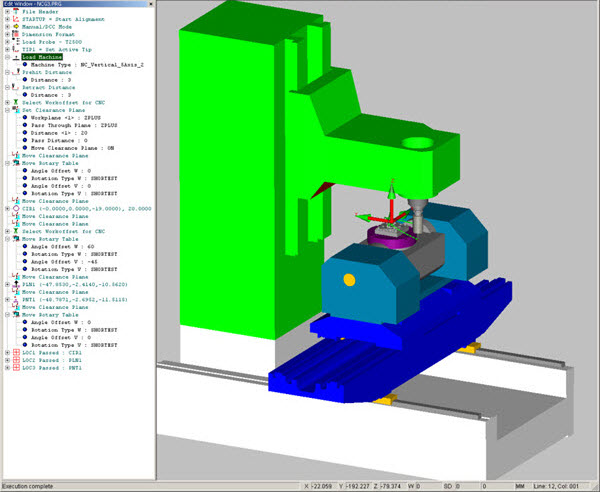

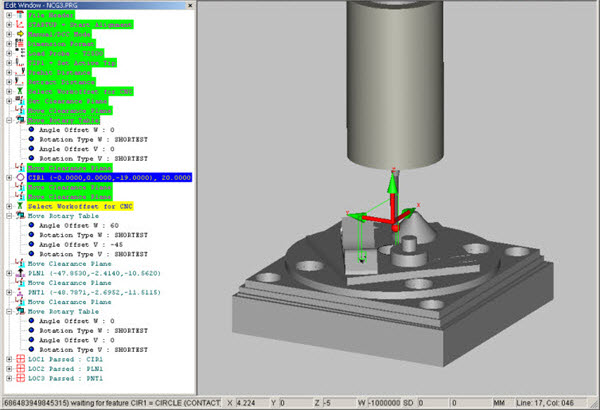

Makine Modeli ile Kümelenmiş Döner Tabla Ölçüm Yordamı
Döner tabla ayarı artık otomatik olarak makine modelinden güncellenir. Döner Tabla Ayarı iletişim kutusundan güncellenmiş değerleri görüntülemek için Düzenle | Tercihler | Döner Tabla Kurulumu öğesini seçin:

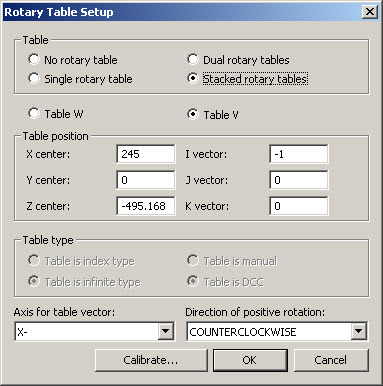

Kümelenmiş Döner Tablalar için Döner Tabla Ayarı İletişim Kutusu
İletişim kutusunda değerleri manüel ayarlama artık PC-DMIS içinde bellekte tutulan makine modelini günceller ve yol çizgileri oluşturucusu tarafından kullanılır. Bazı modellerde, Kurulum Seçenekleri iletişim kutusunda parçayı döner tablanın ortasına konumlandırmak için Otomatik Konum düğmesini kullanabilirsiniz. Bu CAD'i diğer dönüştürme seçeneğine benzerdir.
Kurulum Seçenekleri iletişim kutusunu görüntülemek için F5 tuşuna basın.

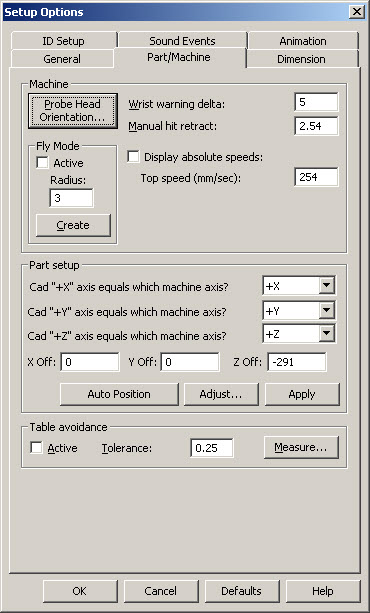

Kümelenmiş Döner Tablalar için Ayar Seçenekleri İletişim Kutusu
Döner tablayı başarıyla kalibre ettikten sonra doğru yol çizgileri görebilirsiniz. PC-DMIS makine canlandırması yaparak döner tablaları daha gerçekçi şekilde hareket ettirir.

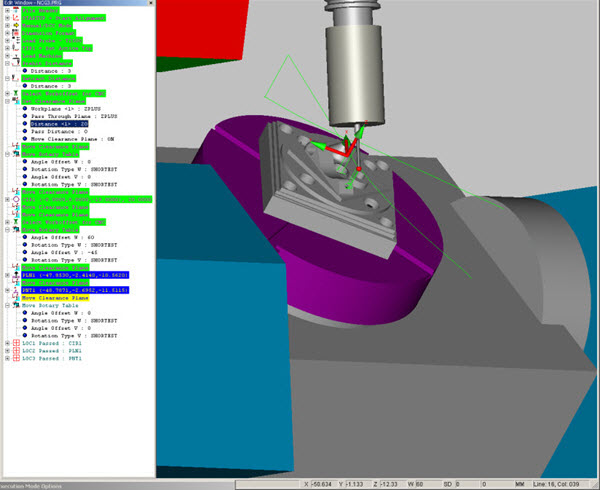

Makine Modeli ile Güncellenmiş Kümelenmiş Döner Tabla Ölçüm Yordamı
Parça ve makine ile çarpışma algılama da mümkündür.

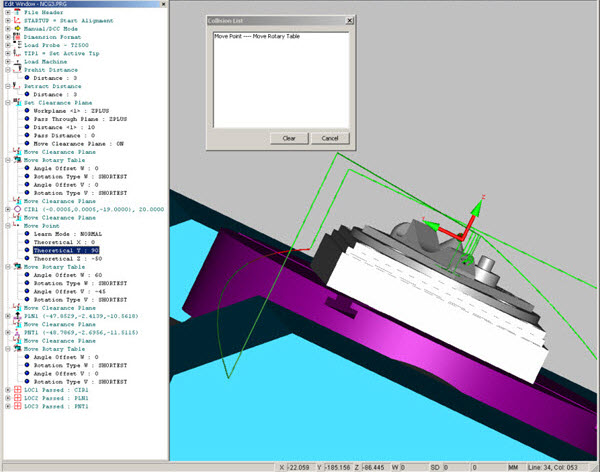

Açıklık Düzlemini alçaltma ve Hareket Noktası (0,90,-50) ekleme, döndürüldüğünde döner tabla ile çarpışma örneğidir.
Sıfır olmayan ön vuruş ve geri çekme mesafesine ihtiyaç duyulur ya da her bir vuruş için çarpışmalar gösterilecektir.
Makine Modeli ve Çarpışma Sapatamaya sahip Güncellenmiş Kümelenmiş Döner Tabla Ölçüm Yordamı
Bir .cnc dosyası oluşturmak, canlandırırken kullanılan aynı yol çizgilerini üretir.
Yürüt işlevi yoluyla mükemmel bir rapor üretmek için günlük dosyasını (HU801020110321172956.cnj) çalıştırabilirsiniz, daha sonra iletişim kutusu görüntülendiğinde günlük dosyasını seçin. Raporu oluşturmak için Tamam'ı tıklatın.
Bu testi yaptığınızda, .cnc dosyasını oluşturmadan önce günlük verilerine aşırı seyahat mesafeleri eklememek için ön vuruş ve geri çekme değerlerini sıfırlamanız gerekir.

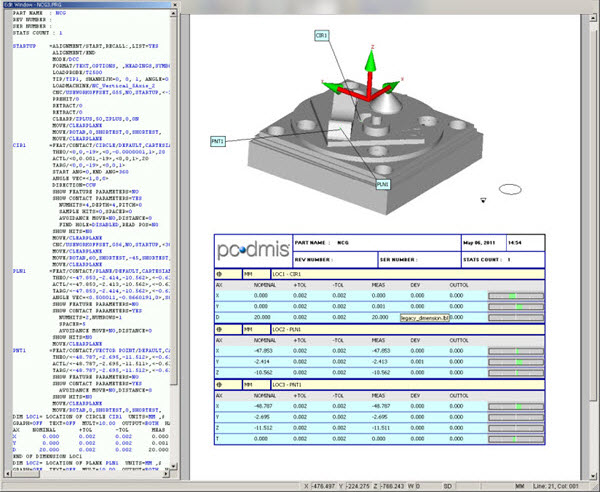

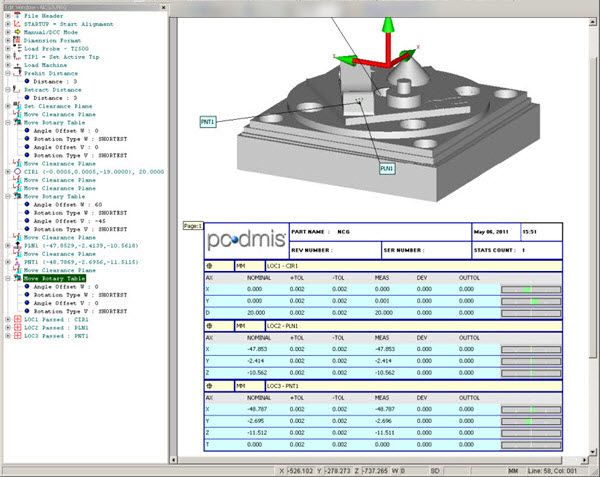

Raporlu Kümelenmiş Döner Tabla Ölçüm Yordamı
Makine Modeli ile İş Ofsetleri Kullanma
Bir makine modeli ile çalıştığınızda Animasyon ve Çarpışma Algılama'nın düzgün çalışması için Makine İş Ofsetini ada ve değere göre belirtmeniz gerekir.
Bu şekilde birden fazla İş Ofseti belirtebilirsiniz. Grafik olarak görebileceğiniz bir etki üretmek için Düzen penceresi içinde yukarı ve aşağı kaydırın. İş ofseti her güncellendiğinde döner tabla açısına yapılan herhangi bir güncellemeyle aynı şekilde parça hareket eder.
Makine Modeli ile Kümelenmiş Döner Tabla Ölçüm Yordamı ve İş Ofseti başlangıç satırı
Bir satır aşağıya, bu örnekte G55'ten (-30,-30,-290) G56'ya (30,30,-290) güncellenen Çalışma Ofsetine kaydırdığınızda, CAD görüntüsü parçanın şöyle hareket ettiğini (60,60) gösterir:

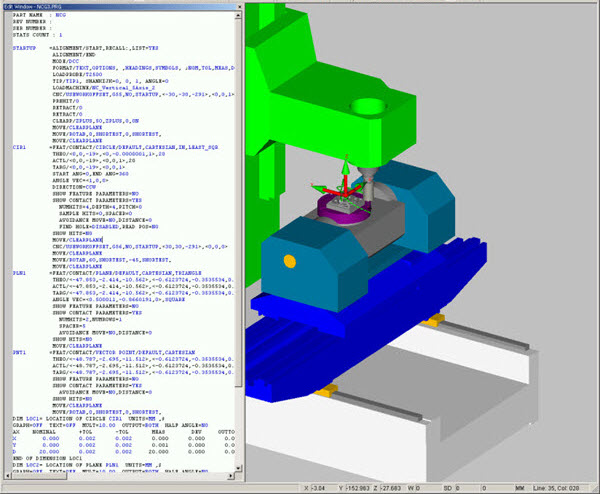

Makine Modeli ile Kümelenmiş Döner Tabla Ölçüm Yordamı ve İş Ofseti aşağı bir satır
İki satır aşağı kaydırdığınızda, döner tabla açıları (0,0) iken (60,-45) olarak güncellenir ve şunun gibi güncellemeleri gösterir:

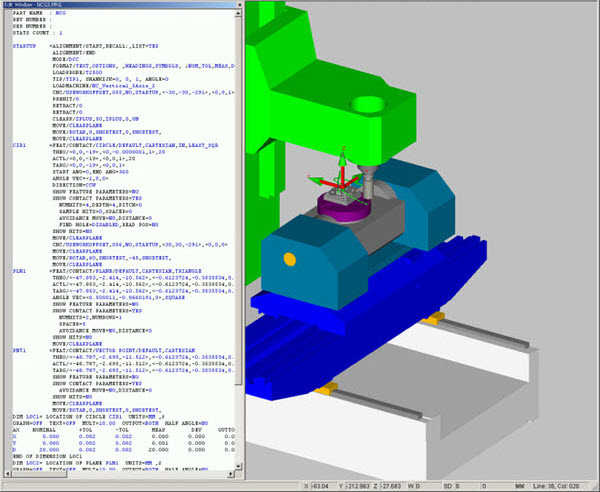

Makine Modeli ile Kümelenmiş Döner Tabla Ölçüm Yordamı ve İş Ofseti iki satır daha aşağı
Tabi ki ölçüm yordamı anime edilirken, bu adımlar da sırayla görünür. .cnc ölçüm yordamını oluşturduğunuzda, seçili İş Ofseti her zamanki gibi ada göre seçilir. Bu durumda, G55 ardından daha sonra G56 gelir.
Bunu, aynı nokta verilerini üretilen .cnc dosyasından .cnj günlük dosyasına yapıştırarak ve aşağıda gösterildiği gibi iyi bir rapor üretmek üzere her çalışma ofsetinden çizgiler eklenerek test edebilirsiniz. Bu testi yaptığınızda, .cnc dosyasını oluşturmadan önce ön vuruş ve geri çekme değerlerini sıfırlamanız gerekir.
Raporlu Kümelenmiş Döner Tabla Ölçüm Yordamı
