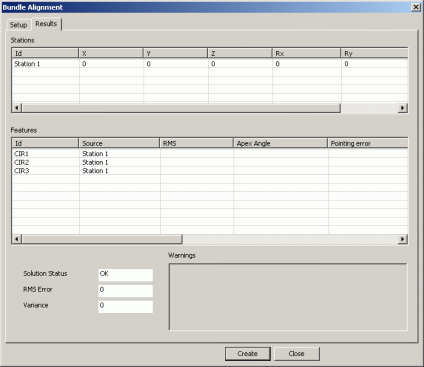

Demet Hizalama iletişim kutusu - Sonuçlar sekmesi
Yapılandırılan Demet hizalamasını ölçüp hesapladıktan sonra, Sonuçlar sekmesinde sonuçları doğrulayabilirsiniz. Sonuçlardan tatmin olursanız, hizalamayı ölçüm yordamına eklemek için Oluştur öğesini tıklatın. Hizalama normal ölçüm yordamı yürütmesi sırasında tanımlandığı gibi yürütülür.
Demet Hizalama Sonuçlarının Yorumlanması:
İstasyonlar
ID - Leica İzleyici İstasyonunun Adı
XYZ - Başlangıç noktası istasyonuyla ilgili çevrilen istasyon konumunu gösterir.
Rx Ry Rz - Orijin istasyonları x, y ve z eksenleri hakkında döndürmeyi gösterir.
Özellikler
Kimlik - Ölçüm Yordamının Adı özellik adı.
Kaynak - "Demet Hizalama Özelliği"nin orijinal olarak ölçtüğü istasyon adıdır.
RMS: Bu, verilen "Demet Hizalama Özelliği"nin karesel ortalama hatasıdır (ortalama hata).
Tepe Açısı - Bu, ölçülen bir "Demet Hizalama Özelliği"nin iki gözlemi arasındaki en büyük açıyı sağlar. "Demet Hizalama Özelliği" ikiden fazla izleyiciden ölçülürse, 90 dereceye en yakın açı Tepe açısı olarak verilir.
Noktalama hatası - Verilen bir "Demet Hizalama Özelliği" için açısal hatanın ölçümüdür.
XYZ - "Demet Hizalama Özelliği" için XYZ konumunu görüntüler.
Dev XYZ - Bu değerler tek tek her istasyondan alınan ölçümden ilgili en uygun değere olan sapmayı verir.
Dev 3B - Bu değer XYZ sapmasının büyüklüğünü verir.
Çözüm Durumu: Algoritmanın demet hizalamasını çözebilmesine veya çözememesine göre OK (Tamam) veya FAILED (Başarısız) değeri alır.
RMS Hatası - "Demet Hizalama Özellikleri"nin TÜMÜNÜN toplam RMS hatası.
Değişim - Tüm "Demet Hizalama Özellikleri" birleşiminin değişimidir.
Uyarılar - Belirli mesajlar Demet Hizalama Çözümüne ayarlamalar yapmaya yardımcı olmak için sağlanır.
