Taşınabilir aygıtlar, ölçülen bir daire özelliği oluşturmak için özellikte yalnızca bir vuruş alır. Bu "tek noktalı" daire olarak adlandırılır. Bu, küre boyutu deliğin çapından daha büyük olan bir probla bir deliği ölçmeye çalıştığınızda kullanışlıdır. Bu durumda, prob, normalde gerekli olan minimum üç vuruşu almak için deliğe tamamen sığamaz. Bu sorunu çözmek için PC-DMIS özelliği çalışma düzleminin (veya ölçülen bir düzlem geçerli olarak etkinse yansıtma yüzeyinde) ve prob küresinin kesişiminde oluşturur.
Ölçülen veya otomatik tek noktalı daireler oluşturabilirsiniz:
Tek noktalı ölçülen daire oluşturmak için bkz. "Tek Noktalı Ölçülen Daire Oluşturma".
Tek noktalı otomatik daire oluşturmak için bkz. "Tek Noktalı Otomatik Daire Oluşturma".
Ölçülen Düzlem Özelliği Kullanılamıyorsa
Bir Ölçülen Düzlem özelliği kullanılamıyorsa PC-DMIS bir mesaj görüntüler.
Hayır'ı seçerseniz, Referans Özelliği türü varsayılan olarak "ÇALIŞMA DÜZLEMİ" olur.
Evet'i seçerseniz, PC-DMIS, uygun referans özelliğini tanımlamak için Ölçüm Düzlemi modu için Quick Start'ı görüntüler.
Ölçü Düzlemi Modu Hızlı Başlat iletişim kutusu
Düzlem bittikten sonra, Hızlı Başlat iletişim kutusu Ölçülen Daire moduna döner. PC-DMIS Taşınabilir Ölçülen Düzlemi otomatik olarak referans özellik ad listesine ekler ve Düzen penceresinde bunu vurgular.
Düzen penceresi Referans Özellik ad listesine eklenen Ölçülen Düzlem
Tek-noktalı Ölçülen Daire Özellikleri Oluşturma
Hızlı Başlangıç Arabirimi'ne erişmek için Görünüm | Diğer Pencereler | Hızlı Başlat öğesini seçin. Tek noktalı ölçülen daireler, başka bir oluşturma yöntemi ile çalışmaz.
Ölç araç çubuğundan Daire Ölç altında, Tek Nokta Daire Ölçme araç çubuğu öğesini seçin.
Tek Noktalı Daire Ölçü simgesi
Probu deliğe yerleştirin ve tek bir vuruş alın. PC-DMIS, Bitir düğmesini etkinleştirir.
Son'u tıklatın. PC-DMIS, özelliği çalışma düzlemi ile prob küresinin kesişim noktasında (veya ölçülen bir düzlem geçerli olarak etkinse yansıtma düzleminde) oluşturur. Daha fazla bilgi için aşağıdaki "Nasıl Çalışır" konusuna bakın.
Hesaplamanın, prob ucu ile çalışma düzlemi veya projeksiyon düzleminin kesişim noktasında yapıldığını unutmayın. Prob küresi çok yüksek veya çok alçaksa PC-DMIS, özelliğin başarısız olduğunu gösteren bir hata mesajı oluşturur. Aynı zamanda, probun çapından çok daha küçük olan delikleri ölçmek, sonuçtaki daire çapına ilişkin olarak daha az doğru değerler üretir.

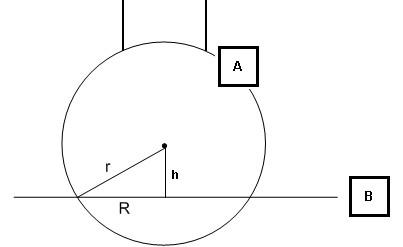

Çalışma düzlemi ve prob küresinin yandan görünümü
A - Prob küresi
B - Çalışma düzlemi
h - Küre merkezinin çalışma düzlemine yüksekliği
R - Ölçülen dairenin yarıçapı
r - Prob kürenin yarıçapı
Prob küresi, r öğesi h öğesinden az olacak şekilde yüksekse, kesişim matematiği başarısız olur ve PC-DMIS daireyi çözmez. Küre merkezi çalışma düzleminin (B) altında ise, PC-DMIS programı da daireyi çözmez.
Tek-noktalı Otomatik Daire Özellikleri Oluşturma
Tek noktalı ölçülen daire oluşturduğunuzda olduğu gibi, top ucunun ölçtüğünüz delikten daha büyük olması gerekir ve tek noktalı bir otomatik daire oluşturduğunuzda prob ucunun merkezi referans düzlemini geçmemelidir. Bu prosedür, Otomatik Özellik iletişim kutusunu kullanır ve örnek özellik olarak deliği içeren yüzey için bir referans düzlemi gerektirir.
Tek noktalı otomatik dairelerin çalışması için Kurulum Seçenekleri iletişim kutusunun (Düzen | Tercihler | Kurulum) Genel sekmesindeki bu onay kutularının işaretlerini kaldırdığınızdan emin olun:
Ölçüm Stratejisi Widgetini Kullan
Ölçüm Stratejisi Düzenleyicisi Kullan
Tek noktalı bir otomatik daire oluşturmak için şu adımları izleyin:
Deliği içeren yüzey için bir düzlem özelliği oluşturun.
Otomatik daire için Otomatik Özellik iletişim kutusunu açın (Ekle | Özellik | Otomatik | Daire).
Daire için nominalleri tanımlamak için CAD üzerindeki bir deliği tıklatın.
Temas Örnek Vuruşları Özellikleri sekmesinde Örnek Özelliği'ni seçin.
Örnek Özellik listesinden, deliği içeren yüzey için referans düzlemi seçin.
Temas Yolu Özellikleri sekmesinde, Vuruşları 1 ve Derinliği 0 (sıfır) olarak ayarlayın.
Otomatik daire özelliğini oluşturmak için Oluştur'u tıklatın ve sonra iletişim kutusunu kapatmak için Kapat'ı tıklatın.
İlk tek noktalı otomatik daireyi tanımlayınca o yüzeyde daha fazla daire tanımlamak için ÜstKrktr + tıklatma işlemini gerçekleştirebilirsiniz.
