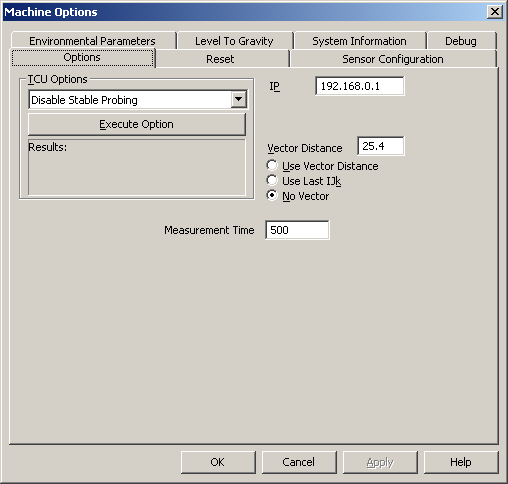

Makine Seçenekleri iletişim kutusu - Seçenekler sekmesi
Çeşitli TCU (İzleyici Denetim Birimi) seçeneklerini yürütmek, iletişim ve diğer parametreleri yapılandırmak için Seçenekler sekmesini kullanın. Ayrıca, TCU seçenekleri menü öğeleri olarak da mevcuttur.
TCU Seçenekleri: - Bu alan aşağıdaki seçenekleri yürütmenizi sağlar:
Sabit Problamayı Devre Dışı Bırak - Sabit problamayı devre dışı bırakır. Bilgi için "İzleyici Menüsü" konusundaki Sabit Problama AÇ/KAPAT menü öğesine bakın.
Sabit Problamayı Etkinleştir - Sabit problamayı etkinleştirir. Bilgi için "İzleyici Menüsü" konusundaki Sabit Problama AÇ/KAPAT menü öğesine bakın.
Havuzuna Git: - Bilgi için "İzleyici Menüsü" konusundaki Havuzuna Git menü öğesine bakın.
Başlat: - Bilgi için "İzleyici Menüsü" konusundaki Başlat menü öğesine bakın.
Çekime Eşitle: - Bilgi için "Nivel Komutları" konusundaki Başlat menü öğesine bakın.
Canlı Görüntü - Tarama yapılıyor olup olmadığına bakılmaksızın lazer imleci gösterir.
Motorlar Kapalı: - Bilgi için "İzleyici Menüsü" konusundaki Motorları Bırak menü öğesine bakın.
Nivel'i Sıfırla: - Yeni bir referans ölçümü yapar.
TScan - İzleyici için lazer tarayıcısını kullanırken bu seçeneği seçin.
Sıfır Knm (6DoF) - Bilgi için "İzleyici Menüsü" konusundaki 6DoF 0 Konumuna Git menü öğesine bakın.
TCU Seçeneklerini İzleyici araç çubuğu ve menüsünden kullanmak daha kolaydır.
IP Adresi - Lazer İzleyici kontrolörünüzün IP adresini belirtin (varsayılan 192.168.0.1).
Vektör Mesafesi - Bu, "Çekilmiş Vuruş" alınmadan önce T Probunu/Yansıtıcıyı konumdan taşımanız gereken mesafeyi tanımlar.
Vektör mesafesi ve hareketini gösteren örnek
"Çekilmiş Vuruş" - Vektörü vuruş düğmesine ilk bastığınız yer ile ("Normal Vuruş" konumunda) vuruş düğmesini serbest bıraktığınız yer arasında çizgininkiyle değiştirir. "Çekilmiş Vuruş"u başarıyla kaydetmek için bu çizgi Vektör Mesafesini Kullan'dan uzun olmalıdır.
"Normal Vuurş" - Aynın konumda vuruş düğmesini basıp bıraktığınızda "Normal Vuruş" alınır.
Bu vektör seçeneklerinden birini seçin:
Vektör Mesafesini Kullan - "Çekilmiş Vektör" ile vektör oluşturmanızı sağlar.
Son IJK'yı Kullan: - Son ölçülen noktanın aynı IJK vektör değerlerini kullanır.
Vektör yok - T-Probunda bir düğmeye bastığınızda ve basılı tuttuğunuzda tarama verilerini üretir.
Ölçüm Zamanı - Zaman aralığını milisaniye (ms) cinsinden belirler. Zaman aralığında, IFM ölçümlerinin veri akışının tek bir ölçüm değeri olarak ortalaması alınır. 500 değeri 500 ms'de 500 ölçüm anlamına gelir.
IFM ölçümlerinin veri akışının bu zaman aralığında tek bir ölçüm değeri olarak ortalaması alınır. 500 ms = 500 ms'de 500 ölçüm. Bu, DRO'da kullanılabilen bir RMS kalite göstergesi olan bir XYZ koordinatıyla sonuçlanır.
Ölçüm Zamanı 500ms ve 100000ms (.5 - 100 saniye) arasında bir değeri destekler
