CAD seçimi grubundaki seçenekler bir Delik özelliği için CAD koordinatlarını görüntüler ve CAD'le ilgili işlevleri gerçekleştirmenizi sağlar.
Özellik Seçenekleri
Aşağıdaki grafikte her özellik için seçenekler gösterilmektedir.
CD ve CK özellikleri:

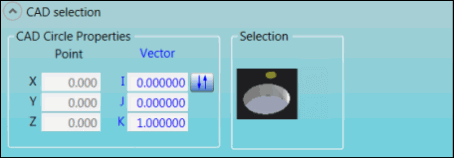

CD ve CK özellikleri için CAD seçim grubu
DI ve DK özellikleri:

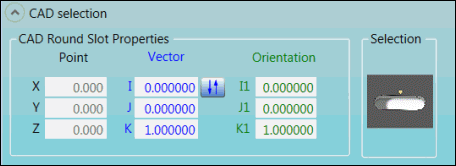

DI ve DK özellikleri için CAD seçim grubu
EI ve EK özellikleri:

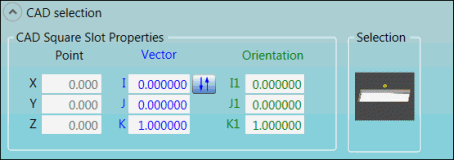

EI ve EK özellikleri için CAD seçim grubu
GD ve GK özellikleri:

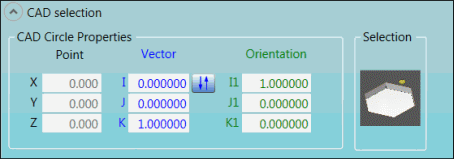

GD ve GK özellikleri için CAD seçim grubu
HD ve HK özellikleri:

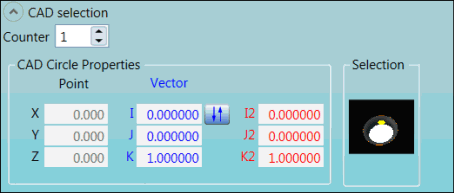

HD ve HK özellikleri için CAD seçim grubu
II ve IK özellikleri:

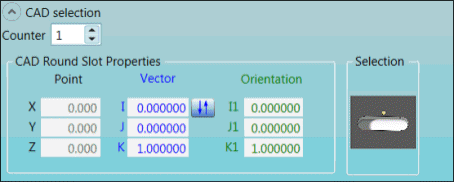

II ve IK özellikleri için CAD seçim grubu
Açıklamalar
Aşağıdaki tabloda seçenekler açıklanmaktadır.
CAD seçim grubunda görünen simgelerin açıklamaları için, Simgeleri Kullanma konusuna bakın.
Öğe |
Açıklama |
Sayaç listesi |
Ölçüm yordamında bu tür ESF özelliklerinin sayısını seçin. |
CAD Daire Özellikleri, CAD Kare Yuva Özellikleri ve CAD Yuvarlak Yuva Özellikleri alanı |
X, Y, ve Z Noktası: Bu kutular, CAD modelinde hesaplanan nokta konumlarını görüntüler. I, J, ve K Vektör: Bu kutular, CAD modelinde hesaplanan vektör konumlarını görüntüler. I1, J1, ve K1 Yön : Bu kutular, CAD modelinde hesaplanan açı konumlarını görüntüler. |
Seçim alanı |
Bu görüntü PC-DMIS Yüzey modundayken görüntülenir. Bu mod, Grafik Görüntüleme penceresinde CAD verisine tıkladığınızda katı model yüzeyini seçilebilir hale getirir. Bu görüntü navigasyon yolunu görüntüler. |
Seçim alanı
|
Bu görüntü PC-DMIS Eğri modundayken görüntülenir. Bu mod, Grafik Görüntüleme penceresinde CAD verisini tıkladığınızda tel kafesin eğriler ve çizgiler modelini seçilebilir yapar. Bu görüntü navigasyon yolunu görüntüler. |
Yüzey modu ve Eğri modu hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "CAD Görünümünü Düzenleme" bölümünde "Eğri ve Yüzey Modları Arasında Geçiş Yapma" konusuna bakın.
