Şablon Eşleştirme ilgilendiğiniz alanın bir ana görüntüsünü tanımlamanızı sağlar. Sonra bunu bir özellik ölçümü sırasında herhangi bir kenar algılama gerçekleştirmeden önce Görüş Alanını aramak için kullanabilirsiniz. Bu da ölçüm işleminden konum hatalarını ve parça değişkenliğini kaldırdığı için ölçüm tekrarlanabilirliğini artırır.
Şablon Eşleştirme Damla ve Yüzey Noktası hariç tüm vision özellikleri için kullanılabilir.

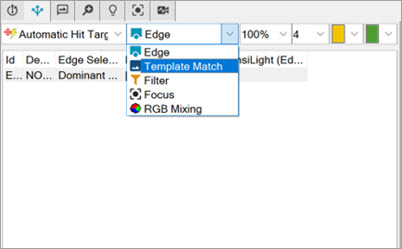

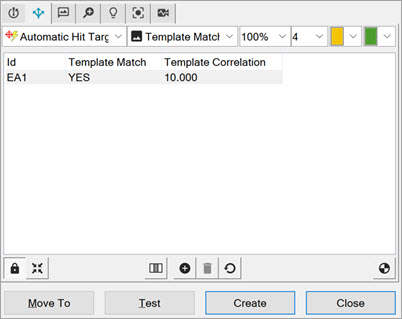

Parametre Seti listesinden Şablon Eşleştirmeyi etkinleştirin.

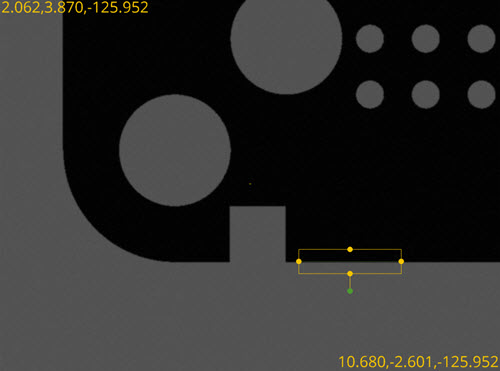

Şablon Eşleştirmeyi etkinleştirdiğinizde yazılım iki yeni kaplama ekler:

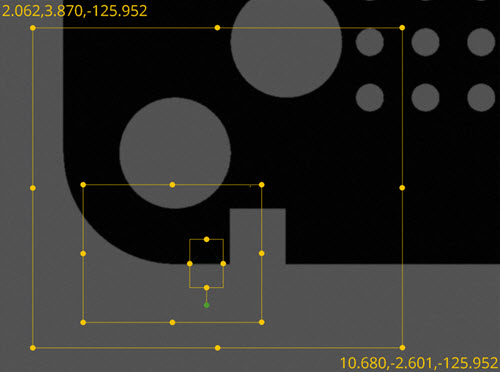

Şablon Alanı - Benzersiz bir desen tanımlayan benzersiz bir dikdörtgen alandır. Ölçüm yordamının yürütülmesi sırasında PC-DMIS deseni bulur.
Arama Alanı - Şablon Alanı ile tanımlanan deseni bulmak için PC-DMIS'in içinde arama yaptığı dikdörtgen alandır.
Şablon Düzeltmesi

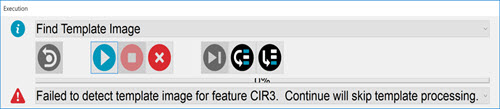

Şablon Bağıntısı - Minimum eşleşme yüzdesini tanımlar. PC-DMIS şablon eşleştirmeyi gerçekleştirirken yazılım tanımlanan şablona göre en iyi eşleşmeyi bulmak için Arama Alanı'ndaki konumu arar. Şablon Bağıntısı değeri mümkün olan en iyi eşleşmeyi tanımlar. Örneğin, Arama Alanı içinde tam bir şablon görüntüsü varsa, bağıntı değeri %100'e çok yakındır. Ancak küçük görüntü değişimleri ve hesaplamadaki yuvarlama hataları nedeniyle muhtemelen hiçbir zaman %100 olmayacaktır. En iyi eşleşmenin bağıntı değeri tanımladığınız Şablon Bağıntısı değerinden büyükse, şablon eşleştirme başarılıdır, aksi halde şablon eşleştirme başarısızdır. Şablon eşleştirme başarısız olursa, PC-DMIS bunu belirtmek için Yürütme iletişim kutusunda bir mesaj görüntüler.
Şablon Eşleştirme etkin durumdayken başarısız olan bir yürütmeyle karşılaşırsanız, ölçüm yordamının kalanını yürütmek için Devam'ı tıklatın. Yürütme işlemi özellikte şablon eşleştirme etkin değilmiş gibi devam eder.
Gereksinimler
Şablon Eşleştirme gereklilikleri:
Şablon Eşleştirme tek bir hedefi olan özellikler için çalışır.
Şablon Eşleştirme tek bir Görüş Alanında (FOV) yürütebildiğiniz özellikler için çalışır.
Şablon Eşleştirme Arama Alanından daha küçük olmalıdır.
Şablon Eşleştirme normalde Arama Alanı içindedir.
Şablon Alanı ve Arama Alanı şablon görüntüsünü kaydettiğinizde FOV içinde yer almalıdır.
Kullanım kolaylığı sağlamak için, PC-DMIS hedefi, Şablon Alanını ve Arama Alanını değiştirme işlemi sırasında bu gereklilikleri kontrol etmez. Yazılım tüm gereklilikleri Otomatik Özellik iletişim kutusunda Oluştur veya Test düğmesini tıklattığınız anda kontrol eder. Gerekliliklerden herhangi biri sağlanmıyorsa, düzeltmeleri yapmanız için yazılım bir uyarı mesajı görüntüler.
Şablon Eşleştirme yoğun hesaplama yapılan bir işlemdir, onun için gerekli olduğunda kullanın. Şablon Eşleştirme kullanırken Şablon Alanı ve Arama Alanı boyutları hesaplama hızını doğrudan etkilediğinden bunları olabildiğinde küçük ancak hala işe yarar boyutta ayarlamanız iyi olur.
