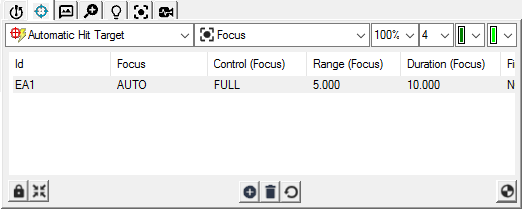

Bir değeri değiştirmek için, istenen hedef için geçerli değeri sağ tıklatın. Değer Yok ise parametre geçerli set için "uygulanamaz". Odak parametre setinde yapılan düzeltmeler Otomatik, Manuel, Ölçü ve Optik Karşılaştırıcı Vuruş hedefler için odaklama parametre setinde ayarlamalar yapabilirsiniz.
Kimlik: Bu, hedef listesindeki öğe için benzersiz bir tanımlayıcı görüntüler. Bu aynı Kimlik, Grafik Görüntüleme penceresinin Vision sekmesindeki hedef için araç ipucunda kullanılır.
Odak: Bu, hedefin ön kenar algılaması odağı gerektirip gerektirmediğini belirler.
CAD++ yapılandırması kullanılırken, standart EVET/HAYIR'a ek olarak bir OTOMATİK seçeneği yalnızca görüntü gerektiriyor göründüğünde yapılır.
Denetim (Odak): OTOMATİK veya TAM'ı seçin. OTOMATİK modu aralık ve süre parametrelerini otomatik olarak ayarlamak için kalibre edilmiş odak bilgilerini kullanır. TAM modu kullanıcının aralık ve süreyi manuel olarak ayarlamasına izin verir.
Aralık (Odak): Bu, kameradan parçaya olan uzaklığı görüntüler. Mesafeyi (geçerli birimlerde) gerçekleştirileceği odaktan belirtir. Bu değer kullanılınca makine, en iyi odak konumunu elde etmek için Z yönünde arama yapar.
Süre (Odak): Bu, en iyi odak konumunu aramak için harcanan saniye sayısını görüntüler.
oOdaklama yaptığınızda Aralık ve Süre bileşen sonuçlarınız çok hızlıysa bir uyarı mesajı görünürse ve Vision sekmesinde yerleştirildiğinde.
Yüzey Bul (Odak): Bu, bir EVET veya HAYIR değeri görüntüler. Bu seçeneği EVET olarak ayarlama PC-DMIS'nin odak konumunun doğruluğunu iyileştirmek için ikinci ve biraz daha yavaş, geçiş girişimi gerçekleştirmesine neden olur. İkinci geçiş ilk geçişin görüntü verilerine ve geçerli lensin Sayısal Odak Aralığına göre optimize edilmiştir. Bu, odaklanacak çok fazla aralık gerektiren yüksekliği değişen bir yüzey ölçerken kullanışlıdır.
Yüzey Değişimi (Odak): Yüzey Bul seçeneği EVET olarak ayarlandığında, bu değer hızlı bir şekilde ilk taranan parçayı bulmak üzere mesafeyi belirler ve sonra normal odak bu alan etrafında yapılır. Odak noktası bulunduktan sonra, PC-DMIS programı, bu bölgede hızlı bir odak taraması gerçekleştirir. Bu, çeşitlilik odak konumunun çok değişeceği anlamıma gelen parçalar için kullanışlıdır.
Yardım (Odak): Bu seçenek, bir lazer veya Yansıtılan Kılavuz aygıtı olan sistemlerle kullanılır. Bu aygıtlar bazı yüzeylerde kontrastı artırarak odaklamaya yardımcı olmak için açık olarak ayarlanabilir. Bu işlevselliği etkinleştirmek için bu seçeneği KILAVUZ'a ayarlayın.
Aydınlatma Ayarı: Bu seçenek, makinenin, optimal odak sonuçları elde etmek için odaklamadan önce otomatik ışık ayarlaması yapması gerekip gerekmediğini belirler. Eğer HAYIR olarak ayarlanırsa, PC-DMIS, ışıklandırmayı öğrenilen yüzdeye göre ayarlar ve parlaklık otomatik olarak ayarlanmaz.
Merkezde Ölçüm: Seçilirse, iyileştirilmiş doğruluk için Görüş Alanının ortasında ölçüm yapar.
