Vuruş Hedefleri Denetimleri

Prob Araç Kutusu'ndaki Vuruş Hedefleri sekmesinde gösterilen denetimler özelliği ölçmek için kullanılan hedefleri ve parametreleri düzenlemenizi, test etmenizi ve değiştirmenizi sağlar.

Bu, sekmenin en üstündeki araç çubuğudur:

Aşağıdaki tablo bu denetimlerin neler yapacağını açıklamaktadır:

Hedef Düğmenin Tanımı

Açıklama

Hedef Türü listesi, yeni hedefler oluşturmak için hedef türünü seçmenizi sağlar. Kullanılabilir hedef türleri arasında şunlar bulunur:

Parametre Seti listesi şu parametre setleri arasında değiştirebilmenizi sağlar:

  • Kenar

  • Filtre

  • Odak

  • RGB Karma

Bunlar "Kullanılabilir Parametre Setleri" içinde açıklamıştır.

Hedef Özellik Kapsamı listesi, hızlı bir şekilde bir özelliğin alt setini ölçmek için kullanılan hedef bölümleri oluşturmanızı sağlar. Sınırlama kapsamı özellik yürütme süresini azaltabilir. Örneğin, yüksek büyütme değerinde büyük bir özelliği ölçerseniz, tüm kenar noktalarını almak için birçok kamera konumu gerektirir. "%10" kapsama seçildiğinde yalnızca özellik çevresindeki bazı konumlarda kenar noktaları ölçülür (biçiminin %10'u miktarında).

Aşağıdaki örnekte, yüzde 100 ile kapsanan aynı özellik, yüzde 50 kapsam sağlayan birden fazla hedef ile değiştirilmiştir.

Profil 2B - %100 Kapsam

Profil 2B - %50 Kapsam

Set Hedef Özellik Kapsamı Etkin Hedefleri listesi, Hedef Özellik Kapsamı listesinde seçili kapsam yüzdesini görüntülemek için kullanılacak hedef sayısını belirler. Varsayılan değer 4'tür.

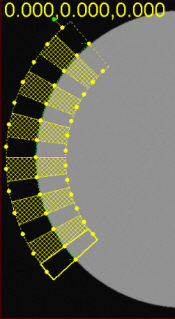

Örneğin, yayda bu listeden 7 etkin hedef seti değeri ile %50 kapsama, hedef bölümlerin şu şekilde görünmesiyle sonuçlanır:

Örnek Etkin Hedefler

Vuruş Hedefi Rengi listesi özellik vuruş hedeflerine uygulanacak rengi belirtir. Bu, özellikler arasında ayırım yapmanızı veya farklı yüzey türlerinde görünebilirliği sağlamanıza izin verir.

Nominal Renk listesi özellik nominal çizgiye uygulanacak rengi belirtir. Bu, özellikler arasında ayırım yapmanızı veya farklı yüzey türlerinde görünebilirliği sağlamanıza izin verir.

Bu araç çubuğu sekmenin en altındadır:

Aşağıdaki tablo bu denetimlerin neler yapacağını açıklamaktadır:

Hedef Düğmenin Tanımı

Açıklama

Vuruş Hedeflerini Parçaya Kilitle düğmesi hedefin boyutunu, konumunu veya dönüşünü sabitler.



Vuruş Hedefini Ortala düğmesi hedefi veya Görüş Alanını FOV'yi ortalar. Gerçekte hareket eden Vuruş Hedeflerini Parçaya Kilitle düğmesinin durumuna bağlıdır.

Önce Vuruş Hedeflerini Parçaya Kilitle düğmesini seçerseniz ve sonra Vuruş Hedeflerini Ortala düğmesini seçerseniz, PC-DMIS Vision geçerli FOV'yi hedefe taşır. Bu yalnızca DCC Hareket makinelerinde kullanılabilir.

Vuruş Hedeflerini Parçaya Kilitle düğmesinin seçimini kaldırırsanız ve Vuruş Hedeflerini Ortala düğmesini seçerseniz, hedef geçerli FOV'ye taşınır.

Yeni Vuruş Hedefi Ekle düğmesi yeni bir hedef alanı ekler. Daha sonra, özelliğin belirli alanı için farklı parametreleri ayarlayabilirsiniz.

Vuruş Hedefini Sil düğmesi önceden girilen hedefi özellikten silmenizi sağlar.

Vuruş Hedeflerini Sil düğmesi önceden girilen tüm hedef alanlarını özellikten siler ve tek bir varsayılan hedef bırakır.

Vuruş Hedefi Testi düğmesi, geçerli olarak seçilen hedefin veya hedeflerin otomatik Hedef Kenarı algılamasını test eder. PC-DMIS Vision, algılanan noktaları Grafik Görüntüleme penceresinin Vision sekmesinde görüntüler.
