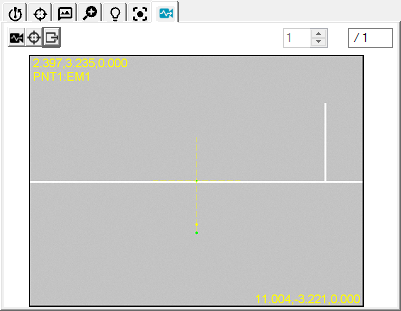

Prob Araç Kutusu - Teşhisler sekmesi
Vision Tanılamaları sekmesi kenar algılama başarısız olduğunda sorunları teşhis etmeniz için bir yöntem sağlar. Tanılama biteşlem resimleri ve geçerli özellik parametrelerini toplar. Ardından bunları PC-DMIS'den dışa verebilirsiniz ve Hexagon Teknik Desteği'ne gönderebilirsiniz.
Teşhisler sekmesini kullanmak için şu adımları izleyin:
İlişkili özellikte kenar algılaması yürütme sırasında bit eşlem resimlerinin toplanması için Teşhisler
düğmesini tıklatarak basılı olmasını sağlayın.
Özelliği yürütmek için veya ölçüm yordamının normal yürütülmesi sırasında Test'i tıklatın. Yazılım her bir özellik hedefi için Canlı Görünüm'de biteşlem resimleri toplar.
Özellik birden fazla hedef içeriyorsa, yakalanan resimleri gözden geçirmek için yukarı ve aşağı oklarını
tıklatın.
Her biteşlem resmine kaplama bilgilerini eklemek için Hedef Kaplamasını Göster
düğmesini tıklatın. Bu seçeneği seçtiğinizde PC-DMIS resimleri kaplama bilgileriyle oluşturur.
PC-DMIS yükleme dizininin kök dizininde biteşlem resimler ve açıklayıcı metin dosyası oluşturmak için Özellik Tanılamalarını Ver
düğmesini tıklatın. Yazılım bu biçimlerle tem biteşlem resimleri hem de tanılama metnini verir:
Biteşlem Görüntü Verme Biçimi
Biteşlem resim dosyası adları bu biçimi kullanır:
<ölçüm yordamı adı>_<özellik kimliği>_<resim numarası>_of _<toplam özellik resmi sayısı><_O veya O olmadan>.BMP
Örnek: Vision1_CIR5_1_of_3_O.BMP.
Dosya adının sonunda "O" bulunan dosyalar kaplama bilgilerini içerir.
Metin Dosyası Verme Biçimi
PC-DMIS metin dosyasını şöyle verir:
<ölçüm yordamı adı>_<özellik kimliği>.txt
Örnek: Vision1_CIR5_F.TXT.
