PC-DMIS Vision içinde, ölçülen noktaları elde etmek için bir özellik üzerindeki hedefleri konumlandırırsınız. Kullanılan hedef türü, ölçülen özelliğe göre otomatik olarak seçilir.
Aşağıdaki örnekte:
Bir çizgi özelliğinin ölçülmesi, dikdörtgen şekilli bir hedef kullanır.
Daire özelliği ölçülürken, halka şeklinde bir hedef kullanılır.

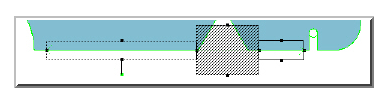

Çizgi ve daire hedefi örnekleri
Özellikler, bir veya daha fazla hedef tarafından ölçülebilir. Aşağıdaki örnekte çizgi, orta hedefin verileri toplamak için kullanılmadığı 3 hedef ile ölçülür.
Üç hedef kullanarak ölçülen çizgi örneği
Ölçülecek özellik boyutu, hedefin aralığını belirler. Örneğin, FOV içine sığan bir küçük daire tek bir hedef ile ölçülebilirken FOV'u aşan daha geniş bir daire kendi çevresini genişletme kiçin birden fazla hedefe ihtiyaç duyacaktır. Ölçülecek Otomatik özelliği seçtikten sonra, hedefler aşağıdaki yollarla oluşturulur:
CAD modelinden bir özellik seçme
Nominal değerleri manuel olarak girme
Hedef dayanak noktaları oluşturma.
"Oto Özellikleri Vision Probu ile Ölçme" konusu içinde daha fazla bilgi bulabilirsiniz.
