Prob Okuma Penceresi
Prob Okumaları penceresindeki bilgilerin çoğu tüm prob türleri için aynıdır ve zaten PC-DMIS Çekirdek dokümantasyonundaki "Diğer Pencereleri, Düzenleyicileri ve Araçları Kullanma" bölümünün "Prob Okumaları Penceresini Kullanma" konusunda tartışılmaktadır. Ancak, vision probu kullanıyorsanız, pencerede aşağıdaki ek okumalar görünür.
VX / VY / VZ: Bir vision probu kullanıyorsanız, X, Y ve Z değerleri, görüş alanının (FOV) merkezindeki artı işaretinin koordinatlarını gösterir. VX, VY ve VZ değerleri, geçerli hizalamaya göre özellik Hedefini ve Ölçü konumunu gösterir.
DX / DY / DZ: DX, DY ve DZ değerleri kamera ve özellik konumu arasındaki farkı gösterir. Bu değerlerin görünmesi için Prob Okumaları Kurulumu iletişim kutusunda Hedefe Mesafe seçeneğinin seçili olması gerekir. Daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonunun "Tercihlerinizi Ayarlama" bölümündeki "Prob Okumaları Penceresini Ayarlama" konusuna bakın.
Mag: Bu değer, geçerli kamera büyütme ayarlarını gösterir. Büyütme sekmesinde yaptığınız herhangi bir değişiklik, Prob Okumaları penceresinin bu satırında gösterilir. "Prob Araç Kutusu - Büyütme sekmesi".
W:Tek bir döner tabla için geçerli döner tabla eksenini görüntüler.
V: Yığınlanmış bir döner tablo kullanırken, ikinci bir döner eksen için Prob Okumaları penceresi de bir "V" değeri gösterir.
Vision Lazer Sensörleri
Bir vision lazer sensörü etkin sensörse Prob Okumaları penceresinde X, Y ve Z okumaları artı Yoğunluk ve Mesafe gibi lazer parametreleri görüntülenir. Ayrıntılı bilgi için bu dokümanda uygun lazer sensörü bölümüne bakın.

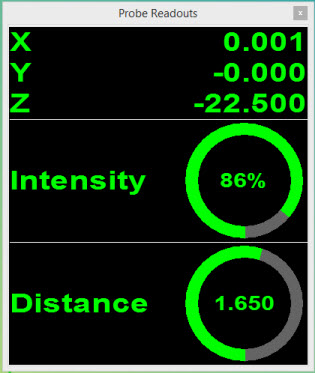

Aşağıda bir örnek görünür:
Daha fazla bilgi için:
Vision Sistemlerinde Desteklenen Lazerler
