设置报告选项

您可以使用算法文件对话框中的报告选项卡来更改“矩阵”报告（一页报告）的选项。

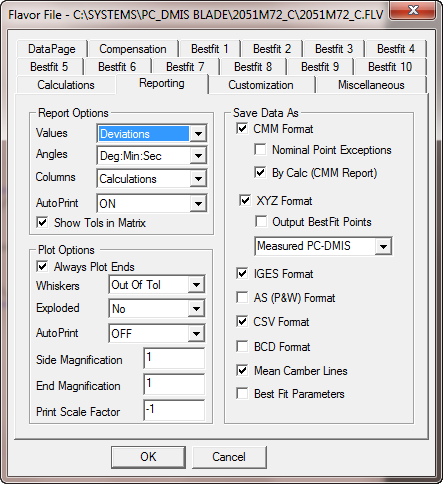

算法文件对话框报告标签页

报告选项区域

值列表 — 指定在矩阵报告显示的值的类型：偏差、标称值、实际值、超差 (Dev) 或超差 (Out)。若未超差则超差偏差显示为空。

角度 — 指定角度测量报告方式：角度或度：分：秒

列 - 指定列标题：截面或计算。若选择最佳选项，PC-DMIS Blade 将确定列标头（截面或计算）。

自动打印 — 若选择开，则报告将自动打印。若选择超差选项，仅当测量值被视为超差时才打印报告。

在矩阵中显示公差 - 如果选择此选项，则公差值将出现在矩阵标题中。

绘图选项区域

该区域使您可以更改“绘图”选项。

始终标绘边缘复选框 — 指定绘图中是否包含叶片边缘。

条线列表 — 值为：

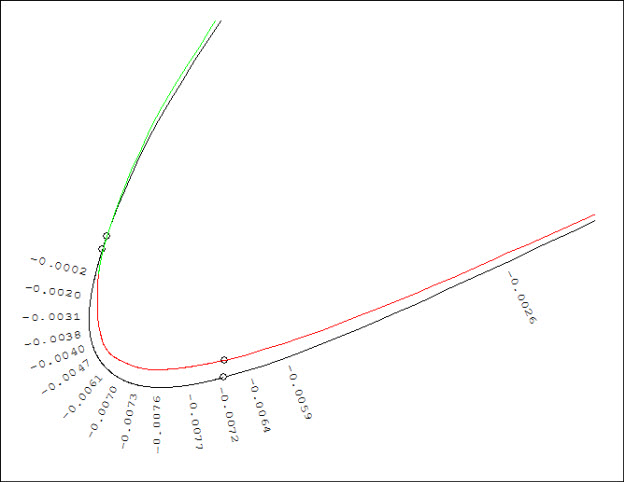

超差条线示例

分解列表 — 联机时在分解视图中显示绘图。该绘图类型将前缘和后缘分别显示，如下：

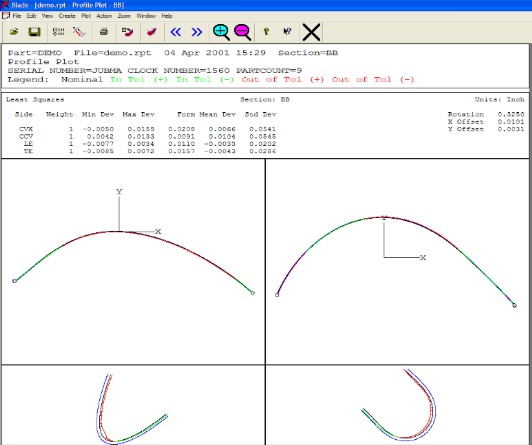

分解图示例

自动打印列表 — 值为：

表面放大倍率框 — 对显示叶片叶盆或叶背形状图的区域变更放大倍率。

边缘放大倍率框 — 对显示叶片前缘或后缘形状图的区域变更放大倍率。

打印缩放系数框 — 可用于定义精确缩放的输出。若将值设置为零，则不会进行比例缩放。否则，绘图将依该值决定。例如：

保存数据为区域

这些需求在算法文件中设置。当联机处理叶片时或在脱机情况下选择操作 | 保存计算时，以下选项将生成文件。

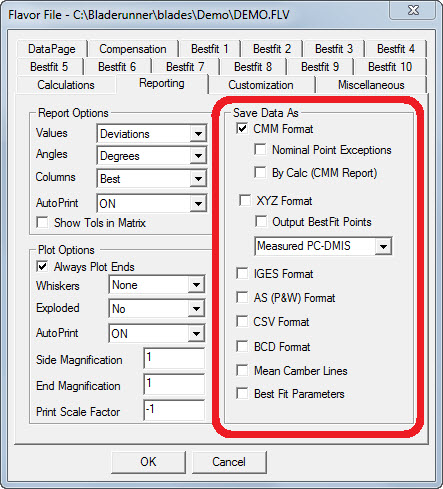

导出文件类型

CMM 格式复选框 — 生成一个 CMM 文件作为分析的一部分（PC-DMIS 式样报告）。该文件依据每次对叶片截面的计算进行分类。算法文件中的条目为 "SAVECMM ON/OFF"。参见“CMM 报告 (CMM)”。

标称点异常复选框 — 若选择该复选框，在偏差超差时，CMM 报告文件将包括所有标称点的列表。
按照计算分类的 CMM 报告复选框 — 若选择该复选框，CMM 格式文件将按照计算进行分类。每个截面均使用该截面中列出的给定计算。其生成一个 CMM 文件作为分析的一部分（PC-DMIS 式样报告）。参见“CMM 报告 (CMM)”。算法文件中的条目为：

SAVECMM ON/OFF

XYZ 格式复选框 - 生成一个 XYZ 文件作为分析的一部分。参见“PC-DMIS 导入 XYZ 文件 (XYZ)”。算法文件中的条目为：

SAVEXYZ ON/OFF

输出最佳拟合点复选框 - 若选择该复选框，输出至 XYZ 文件的定点已应用首次最佳拟合。若清除此复选框，则点将在于 CMM 测量例程中测量时被输出。选择希望创建的格式选项：

- 测量的 PC-DMIS — 测量与 PC-DMIS XYZ 文件兼容的文件。
- 标称公差 - 创建一个文件，在标称文件中定义和公差的每个点都有一行。文件中的各行有 11 列：截面、编号、标称值 X、标称值 Y、标称值 Z、实际值 X、实际值 Y、实际值 Z、偏差、负公差 -Tol和正公差 +Tol
- 偏差分解 — 为每个测量点创建一个一行文件。文件中的各行有 7 列：截面、面、标称值 X、标称值 Y、实际值 X、实际值 Y 和偏差
- 从标称值测量 - 忽略输出最佳拟合点复选框，并输出与标称点相对应的测量点。所测点在原始坐标系中。
- 与标称值的偏差 - 忽略输出最佳拟合点复选框，并始终根据定义的第一个最佳拟合输出最适合的测量点。如果选择此选项，则标称点与.NOM文件完全相同，并且测量点与这些标称点对齐。
