Náhled seznamu stop provádění obrazovky Měření ukazuje proces provádění jak pro normální seznam stop, tak pro seznamy stop palet.
Inspect provádí rutiny měření podle pořadí definovaného v nastavení seznamu stop.
Jestliže použijete nastavení Opakování k opakování seznamu stop, tako opakování se objevují jako číslované řádky. Například "1 / 3" znamená první ze třech provádění a tak dále.

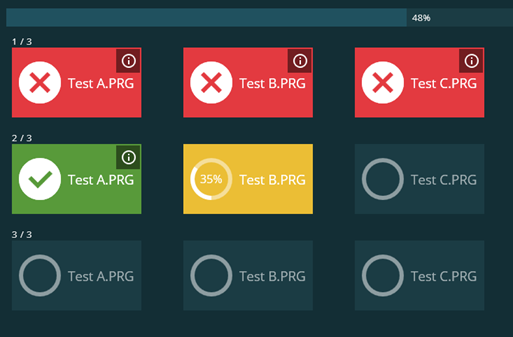

Příklad provádění seznamu stop tří rutin (A, B a C), opakováno třikrát
Oranžová - Označuje, že probíhá měření pro tuto rutinu. Kruhový indikátor průběhu ukazuje průběh.
Červená - Označuje, že jeden nebo několik výsledků měření je v této rutině mimo toleranci.
Zelená - Označuje, že všechny výsledky měření v této rutině jsou v toleranci.
Žádná barva - Označuje neměřené rutiny.
Standardně se provádění mezi rutinami zastaví a musíte kliknout na Hotovo k pokračování k další rutině. V dolní části obrazovky se objeví zelený pruh poté, když každá rutina nebo každá buňka ukončila provádění. Zobrazí se „Měření dokončeno“ a obsahuje tyto položky:
Souhrn - Tento přepínač je vypnutý, dokud nedokončíte provádění celého seznamu stop. Tento přepínač můžete kdykoli zapnout a zobrazit souhrnné zobrazení seznamu stop.
Znovu změřit - Znovu změří poslední rutinu nebo poslední buňku.
Hotovo - Zavře výsledky měření a pokračuje k další rutině nebo buňce. Je-li toto poslední rutina měření nebo buňka, zavře obrazovku.
Zrušit -
Toto chování můžete změnit aktivací možnosti Automaticky pokračovat na záložce Nastavení v dialogovém okně seznamu stop. Více informací viz „Dialogové okno Seznam stop“.
Obrazovka Možnosti provádění palet se může objevit jako překryv nad mřížkou, abyste mohli vybrat, jaké buňky provádět a jakékoli počáteční hodnoty proměnných. Pro informace viz „Obrazovka možností provádění palety“.
Provádění začíná v buňce počáteční polohy (buňka jedna) a pak se pohybuje mřížkou a provádí každou buňku v pořadí. Pokud se rozhodnete některé buňky přeskočit, sonda nad nimi pouze přejede.
Jestliže použijete ruční zarovnání, provede zarovnání jen první buňka. Ostatní buňky použijí zarovnání z první buňky.
Objeví se náhled palety Náhledu seznam stop provádění. Tento náhled umožňuje sledovat průběh provádění palety. Jestliže opustíte tuto obrazovku, a potřebujete se k ní vrátit, stačí na tenkém postranním panelu kliknout na tlačítko Ukázat provádění seznamu stop (
):

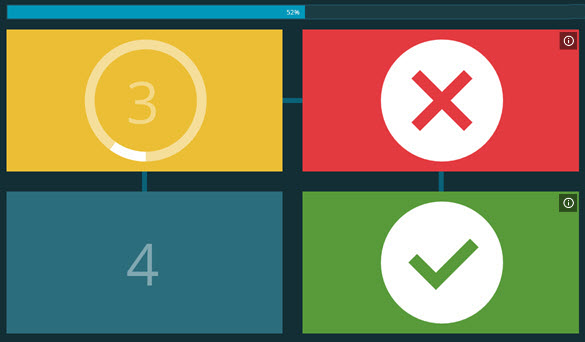

Provádění seznamu stop palety - příklad čtyř buněk
Pamatujte, že barvy ve výše uvedeném příkladu a v klíči dole jsou z Tmavého tématu:
Tmavě zelenomodrá - Označuje neprovedenou buňku.
Uhlově černá - Označuje přeskočenou buňku.
Oranžová - Označuje, že v buňce probíhá měření. Kruhový indikátor průběhu ukazuje průběh.
Červená - Označuje, že jeden nebo několik výsledků měření je v této buňce mimo toleranci.
Zelená - Znamená, že všechna měření v této buňce jsou v toleranci.
Modré pruhy spojující buňky označují směr provádění.
Standardně provádění pokračuje mezi buňkami palety bez přerušení. Toto chování můžete změnit deaktivací možnosti Automaticky pokračovat na záložce Nastavení v dialogovém okně seznamu stop. Více informací viz „Dialogové okno Seznam stop“.
Společné prvky
Tyto prvky jsou společné pro oba styly seznamu stop.
Indikátor průběhu nahoře v okně ukazuje celkové procento dokončení.
Jakmile rutina nebo buňka palety skončí provádění, objeví se informační ikona v horním rohu každé mřížky. Můžete ji použít k otevření PDF protokolu pro tuto buňku.
K protokolům se můžete dostat také později z obrazovky Protokoly.
Na konci provádění zůstane Náhled provádění seznamu stop otevřený, takže vidíte výsledky provádění. Objeví se zelený pruh, jak je popsáno výše v „Normálních seznamech stop“. Zobrazí se „Provádění dokončeno“ a obsahuje tlačítka Hotovo Znovu změřit.
