) klicken, um auf die Live-Ansicht Ihrer Vision-Kamera zuzugreifen. Diese Ansicht wird als Live-Ansicht bezeichnet. Der Zweck dieser Ansicht ist die Positionierung von Zielen auf Elementen während der Ausführung.Sie können auf der dünnen Seitenleiste auf dem Bildschirm Messen auf die Schaltfläche Live-Ansicht anzeigen () klicken, um auf die Live-Ansicht Ihrer Vision-Kamera zuzugreifen. Diese Ansicht wird als Live-Ansicht bezeichnet. Der Zweck dieser Ansicht ist die Positionierung von Zielen auf Elementen während der Ausführung.

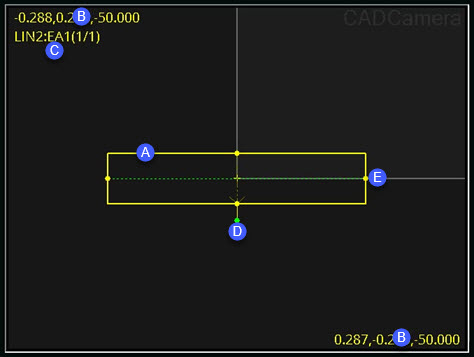

Live-Ansicht (Beispiel)
Ziele - Das Ziel erscheint in der Mitte des Bildschirms. Diese Zielschnittstellen repräsentieren einzelne Regionen, die für die Punkterkennung verwendet werden. Für jede Region können Sie jeden Zielparameter steuern, indem Sie auf das farbige Ziel klicken oder die verschiedenen Griffe ziehen, um das Ziel zu drehen und zu vergrößern.
Ansichtsfeld-Koordinaten - Die Ansichtsfeld-Koordinaten sind die Zahlen oben links und unten rechts.
Elementname - Die ID unter den Zahlen oben links.
Drehgriff - Der grüne Punkt ist ein Drehgriff. Sie können ihn anklicken und ziehen, um das Ziel zu drehen.
Größengriffe - Die gelb gefärbten Punkte sind Größengriffe. Sie können sie anklicken und ziehen, um die Größe des Ziels anzupassen.
Weitere Informationen zur Verwendung der Live-Ansicht finden Sie im Abschnitt "Live-Ansicht" der Hilfe von "PC-DMIS Vision", die mit PC-DMIS geliefert wird.
