La Vista de ejecución de listas de reproducción de la pantalla Medir muestra el avance de la ejecución de las listas de reproducción normales y de las listas de reproducción de palet.
Listas de reproducción normales
Inspect ejecuta las rutinas de medición en el orden definido en los valores de la lista de reproducción.
Si utiliza el valor Repetición para repetir la lista de reproducción, las repeticiones correspondientes aparecen como filas numeradas. Por ejemplo, "1 / 3" significa que es la primera de tres ejecuciones.

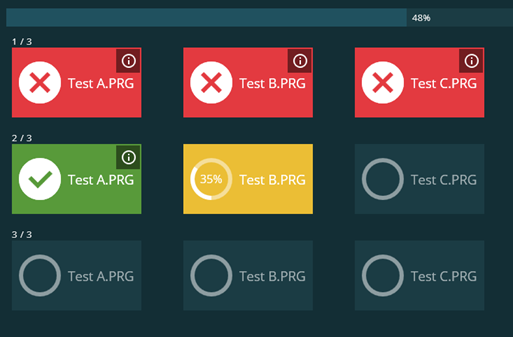

Ejemplo de ejecución de lista de reproducción de tres rutinas (A, B y C) repetidas tres veces
Naranja: Indica que la medición está en curso en esa rutina. Un indicador de progreso circular muestra el progreso.
Rojo: Indica que uno o varios resultados de medición están fuera de tolerancia en esa rutina.
Verde: Indica que todos los resultados de medición de la rutina están dentro de la tolerancia.
Sin colorear: Indica que se trata de rutinas no medidas.
Por omisión, la ejecución se detiene entre las rutinas y es necesario hacer clic en Terminado para continuar con la rutina siguiente. Aparece una barra de color verde en la parte inferior de la pantalla cada vez que finaliza la ejecución de una rutina o una celda. Muestra "Medición terminada" y contiene estos elementos:
Resumen: Este conmutador está desactivado hasta que finaliza la ejecución de la lista de reproducción completa. Puede activar este parámetro para ver la vista Resumen de lista de reproducción en cualquier momento.
Volver a medir: Mide de nuevo la última rutina o la última celda.
Terminado: Cierra los resultados de la medición y continúa con la rutina o celda siguiente. Si se trata de la última rutina de medición o la última celda, cierra la pantalla.
Cancelar:
Puede cambiar este comportamiento si activa la opción Continuar automáticamente en la ficha Valores del cuadro de diálogo de listas de reproducción. Para obtener información, consulte "El cuadro de diálogo de listas de reproducción".
Listas de reproducción de palet
La pantalla Opciones de ejecución de palet puede aparecer superpuesta encima de la cuadrícula de celdas para que elija qué celdas se ejecutarán y los valores iniciales de las variables. Para obtener información, consulte "La pantalla Opciones de ejecución de palet".
La ejecución se inicia en la celda de posición inicial (celda uno) y avanza por la cuadrícula, ejecutando cada celda en orden. Si ha optado por omitir celdas, la sonda simplemente pasa sobre ellas.
Si utiliza una alineación manual, solo la primera celda ejecuta la alineación. Las otras celdas utilizan la alineación de la primera celda.
Aparece una vista de palet de la Vista de ejecución de listas de reproducción. Esta vista permite ver el progreso de la ejecución de palet. Si sale de esta pantalla y tiene que volver a ella, haga clic en la barra lateral estrecha en el botón Mostrar ejecución de lista de reproducción (
):

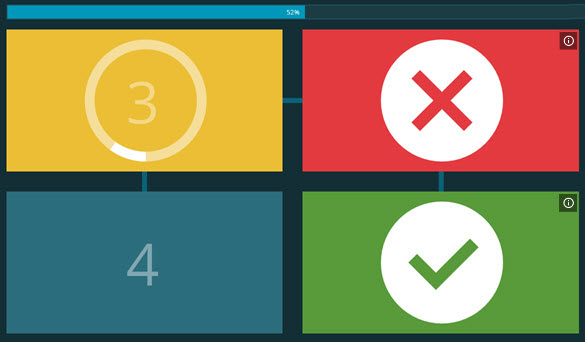

Ejemplo de ejecución de lista de reproducción de palet de cuatro celdas
Tenga en cuenta que los colores del ejemplo anterior y que se indican en la clave siguiente proceden del tema Oscuro:
Verde azulado oscuro: Indica una celda sin ejecutar.
Negro antracita: Indica una celda que se ha omitido.
Naranja: Indica que la medición está en curso en esa celda. Un indicador de progreso circular muestra el progreso.
Rojo: Indica que uno o varios resultados de medición están fuera de tolerancia en esa celda.
Verde: Indica que todas las mediciones de esa celda están dentro de la tolerancia.
Las barras azules que conectan las celdas indican la dirección de ejecución.
Por omisión, la ejecución continúa sin interrupción entre las celdas del palet. Puede cambiar este comportamiento si desactiva la opción Continuar automáticamente en la ficha Valores del cuadro de diálogo de listas de reproducción. Para obtener información, consulte "El cuadro de diálogo de listas de reproducción".
Elementos comunes
Estos elementos son comunes a ambos estilos de listas de reproducción.
Una barra de progreso en la parte superior de la ventana indica el porcentaje de finalización global.
Una vez que una rutina o una celda del palet finaliza la ejecución, aparece un icono de información en el ángulo superior de cada cuadrícula. Puede utilizarlo para abrir un informe en formato PDF correspondiente a la celda.
También puede acceder a los informes más tarde desde la pantalla Informes.
Al final de la ejecución, la Vista de ejecución de listas de reproducción permanece abierta para que pueda ver el resultado de la ejecución. La barra verde aparece tal como se ha descrito anteriormente en "Listas de reproducción normales". Muestra "Ejecución terminada" y contiene los botones Terminado y Volver a medir.
