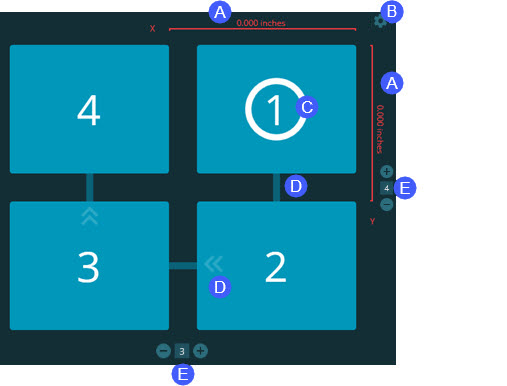

A Raklap elrendezés lapon határozhatjuk meg a raklapot. Ez a lap akkor jelenik meg, ha kiválasztjuk a Raklap elemet a Lejátszási lista típusa listából.
A Raklap elrendezés lap az alábbi elemeket tartalmazza:
Alkatrész eltolások - Ezek a sorok jelenítik meg a távolságot az alkatrészek origói között a rácsban. Ezek mindig közel vannak a kezdőcellához. Addig marad piros, amíg nem nulla értéket határozunk meg. A "hüvelyk" vagy "mm" szöveg a Mértékegység értékből ered a szoftver Általános beállításaiban. A mértékegységekről bővebben lásd a "Beállítások képernyő" témakört.
Raklap elrendezés beállítás - Ez az eszköz gomb (
) különböző raklap elrendezés beállításokat nyit meg, így meghatározhatjuk a kiállítás típusát, kiválaszthatunk egy külső kiállítás fájlt, beállíthatjuk a kezdő eltolást vagy módosíthatjuk a raklap tengelyeit. A beállításokról bővebben lásd a "Raklap elrendezés beállítások" témakört. Nem minden raklap beállítás szerepel itt. Egyes raklap beállítások a lejátszási lista párbeszédpanel Beállítások lapján is megtalálhatók. Bővebben lásd a "Lejátszási lista párbeszédpanel" témakört.
Kiinduló pozíció - Az egyes számmal jelölt sarokcella jelöli a raklap kiinduló pozícióját. Új pozíció beállításához vigyük az egeret egy sarokcella fölé (jobb felső, jobb alsó, bal alsó, bal felső), és kattintsunk a fehér pontra.
Irány jelölők - A cellákat összekötő kék sávok és nyilak a futtatás irányát jelölik. A futtatási irány módosításához vigyük az egérmutatót a kiindulási cella fölé, és kattintsunk a fehér pontra.
Oszlop és sor értékek - Ezek a számok mutatják, hogy hány oszlopból és sorból áll a raklap rács. Begépelhetünk új értéket, vagy a +, illetve - gombokra kattintva módosíthatjuk a sorok és oszlopok számát.
A raklap elrendezés konfigurálását követően mentsük el a módosításokat, végül futtassuk a raklapot. Bővebben lásd a "Raklap lejátszási lista futtatása" témakört.
