) per accedere alla vista attiva della videocamera Vision. Questa è chiamata Immagine della vista attiva (o Finestra della vista attiva). Lo scopo di questa vista è di permettere di posizionare i bersagli sull'elemento durante l'esecuzione.Nella barra laterale sottile della schermata Misura si può fare clic sul pulsante Mostra la vista attiva () per accedere alla vista attiva della videocamera Vision. Questa è chiamata Immagine della vista attiva (o Finestra della vista attiva). Lo scopo di questa vista è di permettere di posizionare i bersagli sull'elemento durante l'esecuzione.

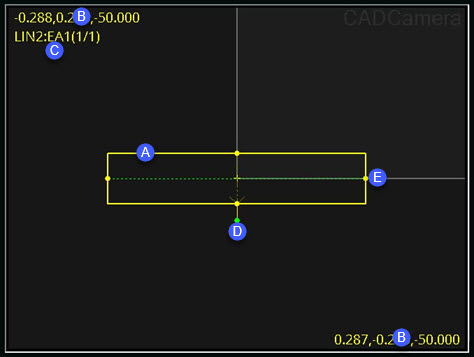

Esempio di immagine della vista attiva
Bersagli - Il bersaglio appare al centro dello schermo. Queste interfacce del bersaglio rappresentano le singole regioni usate per la rilevazione dei punti. In ogni regione è possibile controllare ogni parametro del bersaglio facendo clic sul bersaglio colorato o trascinandone le maniglie per ruotarlo e dimensionarlo.
Coordinate FOV - Le coordinate del campo visivo (FOV) sono i numeri in alto a sinistra e in basso a destra.
Nome elemento - È l'ID che si trova sotto i numeri in alto a sinistra.
Maniglia di rotazione - Il punto verde è una maniglia di rotazione. Fare clic su di esso e trascinarlo per ruotare il bersaglio.
Maniglie di dimensionamento - I punti gialli sono le maniglie di dimensionamento. Fare clic su di esse e trascinarle per dimensionare il bersaglio.
Per ulteriori informazioni sull'immagine dal vivo (in vista attiva) vedere l'argomento "Vista attiva" nella guida di "PC-DMIS Vision" fornita con PC-DMIS.
