De weergave Uitvoering afspeellijst van het scherm Meten toont de voortgang van de uitvoering voor zowel normale afspeellijsten als pallet-afspeellijsten.
Inspect voert de meetroutines uit op basis van de volgorde die in de instellingen van de afspeellijst is bepaald.
Als u de instelling Herhaling gebruikt om de afspeellijst te herhalen, verschijnen deze herhalingen als genummerde rijen. "1 / 3" betekent bijvoorbeeld de eerste van drie herhalingen enzovoort.

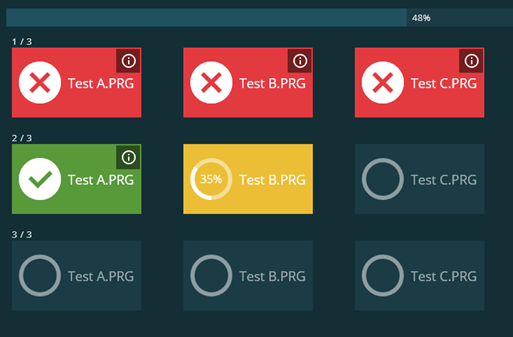

Uitvoering afspeellijst - Voorbeeld van drie routines (A, B en C) driemaal herhaald
Oranje - Er wordt een meting uitgevoerd voor die routine. Een ronde voortgangsindicator toont de voortgang.
Rood - Eén of meer meetresultaten zijn buiten tolerantie in die routine.
Groen - Alle meetresultaten zijn binnen tolerantie in die routine.
Geen kleur - Dit zijn niet-gemeten routines.
Als standaardinstelling wordt de uitvoering tussen routines gepauzeerd en moet u op Gereed klikken om naar de volgende routine te gaan. Er verschijnt een groene balk onderin het scherm na elke routine of na afloop van de uitvoering van elke cel. Hierop staat "Meting voltooid" en hij bevat de volgende items:
Samenvatting - Deze switch is uitgeschakeld totdat de uitvoering van de gehele afspeellijst is voltooid. U kunt deze switch op ieder moment inschakelen om de weergave Samenvatting afspeellijst te zien.
Opnieuw meten - De laatste routine of de laatste cel wordt opnieuw gemeten.
Gereed - De meetresultaten worden afgesloten en u gaat verder naar de volgende routine of cel. Als dit de laatste meetroutine of cel is, wordt het scherm afgesloten.
Annuleren -
U kunt dit gedrag veranderen door de optie Autom. doorgaan in het tabblad Instellingen van het afspeellijst-dialoogvenster in te schakelen. Zie "Het dialoogvenster Afspeellijst" voor informatie.
Het scherm Uitvoeringsopties pallet kan verschijnen als een overlay bovenop het raster zodat u kunt kiezen welke cellen worden uitgevoerd en wat de beginwaarde van eventuele variabelen is. Zie "Het scherm Uitvoeringsopties pallet" voor informatie.
De uitvoering begint in de cel in de beginpositie (cel één) en vervolgens wordt elke cel in het raster op volgorde uitgevoerd. Als u besluit om bepaalde cellen over te slaan, gaat de taster er alleen maar overheen.
Als u een manuele uitlijning gebruikt, voert alleen de eerste cel de uitlijning uit. De andere cellen gebruiken de uitlijning van de eerste cel.
Er verschijnt een pallet-weergave van de weergave Uitvoering afspeellijst. In deze weergave kunt u de voortgang van de palletuitvoering zien. Als u dit scherm verlaat, en er weer naartoe wilt gaan, kunt u in de dunne zijbalk op de knop Uitvoering afspeellijst weergeven klikken (
):

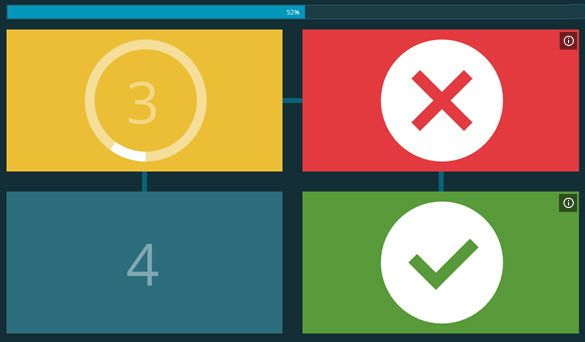

Uitvoering pallet-afspeellijst - Voorbeeld van vier cellen
U ziet dat de kleuren in het voorbeeld hierboven en in de sleutel hieronder van het thema Donker zijn:
Donker blauw-groen - Een niet-uitgevoerde cel.
Koolzwart - Een overgeslagen cel.
Oranje - Er wordt een meting uitgevoerd in die cel. Een ronde voortgangsindicator toont de voortgang.
Rood - Eén of meer meetresultaten zijn buiten tolerantie in die cel.
Groen - Alle metingen in die cel zijn binnen tolerantie.
De blauwe balken die de cellen verbinden, geven de richting van de uitvoering aan.
Als standaardinstelling gaat de uitvoering door zonder onderbreking tussen palletcellen. U kunt dit gedrag veranderen door de optie Autom. doorgaan in het tabblad Instellingen van het afspeellijst-dialoogvenster uit te schakelen. Zie "Het dialoogvenster Afspeellijst" voor informatie.
Gemeenschappelijke elementen
De volgende elementen bevinden zich in beide soorten afspeellijsten.
Een voortgangsbalk aan de bovenkant van het venster geeft het totale voltooiingspercentage aan.
Wanneer de uitvoering van een routine of palletcel is voltooid, verschijnt een informatiepictogram in de bovenhoek van elk raster. Dit kunt u gebruiken om een PDF-rapport voor de cel te openen.
U kunt ook later naar de rapporten gaan via het scherm Rapporten.
Aan het einde van de uitvoering blijft de weergave Uitvoering afspeellijst open zodat u de resultaten van de uitvoering kunt zien. De groene balk verschijnt zoals hierboven beschreven in "Normale afspeellijsten". Hierop staat "Uitvoering voltooid" en hij bevat de knoppen Gereed en Opnieuw meten.
