Extrakce prvku - oblast Filtry
Odebrat mimoležící: Vyberete-li toto zaškrtávací políčko, jsou z prvku vyloučeny mimoležící body v závislosti na násobku hodnoty Standardní odchylky. Zaškrtávací políčko Odebrat mimoležící se týká jen prvků Automatický kužel, Automatický bod povrchu, Automatická rovina, Automatický válec, Automatická koule a Automatické zahlazení a mezera.
Extraktor prvku interně vyhodnocuje prvek dvakrát nebo vícekrát při prvním pokusu, aby získal standardní odchylku založenou na všech bodech.
V následujících pokusech znovu zhodnotí prvek s použitím jen bodů, které jsou v oblasti mimoležících vynásobené hodnotou Σ. Sigma je oblast v gaussovském rozdělení odchylek, v níž leží 68,2 % nejlepších bodů použitých pro umístění prvku.
Násobek standardní odchylky: Hodnota pro tuto možnost definuje selektivitu filtru. Může to být obecné reálné číslo větší než 0. Jestliže m je vybraná hodnota, znamená to, že všechny skenované body, jejichž odchylka od extrahovaného kužele je větší než m x Aktuální standardní odchylka (tj. standardní odchylka měřených bodů s ohledem na počítaný prvek) jsou vyloučeny z výpočtu. Tudíž čím je hodnota m nižší, tím je filtr selektivnější.

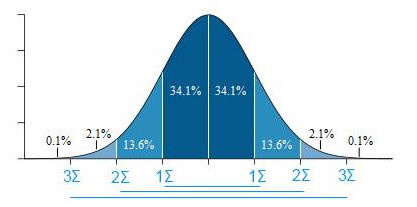

V prvním hodnocení se posuzuje standardní odchylka u všech bodů. V normálním rozdělení by to mohlo vypadat následovně:
Znamená to, že nejlepší body jsou v intervalu od 0 do 1Σ. Například, pokud byste chtěli získat všechny body v této oblasti, museli byste stanovit hodnotu mimoležících od 0 do 1. Horší řešení byste získali použitím vyšších hodnot mimoležících bodů.
Odebrat body s normálami mimo:
Je-li toto nastavení aktivováno, porovnává se odhadovaná normála každého skenovaného bodu v rámci ořezové zóny s teoretickou normálou prvku (nebo povrchu CAD pro 3D prvky).
Tento parametr je k dispozici jen pro automatické prvky laseru Kruh, Kužel, Válce, Bod hrany, Zahlazení a Mezera, Rovina, Mnohoúhelník, Zaoblená štěrbina, Koule, Hranatá štěrbina a Bod povrchu. Prvky Bod hrany a Zahlazení a Mezera používají metodu 2D filtru.
Při měření laserového prvku tento filtr vylučuje skenované body, které jsou na protilehlé straně dílu nebo na sousedních površích. Čím menší je Max úhel dopadu, tím více bodů je vyloučeno.
Působení filtru Max úhel dopadu je aktivováno, když se aktivuje tlačítko Ukázat/Skrýt oddělené body (
) na záložce Vlastnosti laserového skenu dialogového okna Automatický prvek laseru.
