Vkládání měřících funkcí

Můžete vložit měřené prvky do rutiny měření z fyzického dílu provedením zásahu sondou na tento prvek.

Měřený prvek se vkládá takto:

Na fyzickém dílu vyhledejte požadovaný prvek.

V nástrojové liště Měřené prvky klikněte na typ prvku. Tím sdělíte PC-DMIS, že se chystáte provést zásahy na prvku tohoto typu. To zajistí, že je vytvořen správný prvek v rutině měření, když dokončíte provádění potřebného počtu zásahů.

Nástrojová lišta pro měřené prvky

Použijte ovladač a proveďte potřebný počet zásahů na prvku.

Pak stiskěte tlačítko HOTOVO na ovladači nebo klávesu End na klávesnici pro vložení tohoto prvku do okna úprav.

K vytvoření měřených prvků můžete také použít rozhraní Rychlý start. Více informací k tomuto rozhraní viz téma „Použití rozhraní pro Rychlý start“ v kapitole „Použití dalších oken, editorů a nástrojů“ hlavní dokumentace PC-DMIS.

Pokud nepoužíváte žádné z těchto tlačítek nástrojové lišty, nebo pokud kliknete na tlačítko Měřený odhad (

), PC-DMIS odhaduje správný typ prvku na základě počtu dotyků a jejich vektorů.

Při provádění dotyků a jakmile vytvoříte prvek, PC-DMIS nakreslí měřený prvek na obrazovku. Pro měřené 3D prvky (torus, válec, koule, kužel) a pro rovinné 2D prvky kreslí PC-DMIS prvek s vystínovaným povrchem.

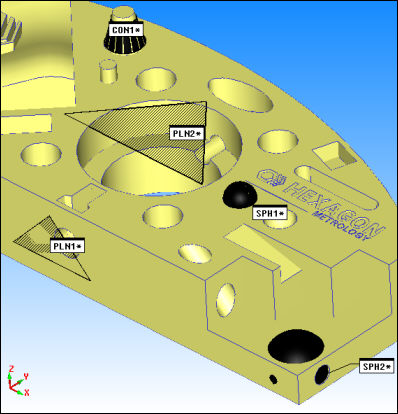

Několik příkladů měřených prvků nakreslených s vystínovanými povrchy

Skrytí vystínovaných rovinných prvků

Můžete skrýt vystínované roviny nastavením možnosti Žádné v oblasti Zobrazení dialogového okna Měřená rovina. Můžete globálně skrýt všechny kreslené vystínované roviny pro budoucí rovinné prvky označením zaškrtávacího políčka Nezobrazovat rovinu v dialogovém okně Možnosti nastavení.

Změna barvy prvku

Chcete-li změnit barvu prvku použitou během vytváření prvku, můžete použít záložku Nastavení ID v dialogovém okně Možnosti nastavení. Viz zaškrtávací políčko Barva, které se objeví po zvolení Prvky pod položkou Návěstí pro.

Více informací k měřeným prvkům viz kapitola „Vytváření měřených prvků“ hlavní dokumentace PC-DMIS.
