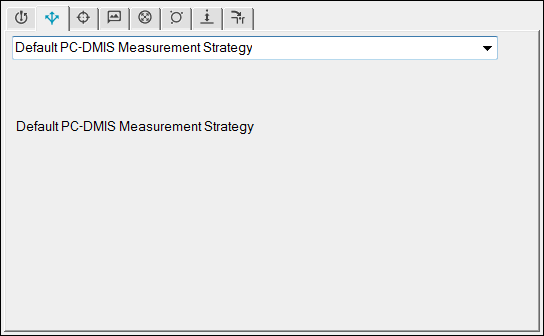

Na Panelu nástrojů sondy vyberte záložku Strategie měření (
). PC-DMIS nejprve ukáže Výchozí strategii měření PC-DMIS.
Můžete použít strategie měření pro konkrétní automatické prvky pro vybrání předem definovaných schémat, která změní způsob, jakým PC-DMIS měří tyto prvky. Strategie měření jsou seskupené takto:
Výchozí strategie měření PC-DMIS - Tato strategie je výchozí strategie dotykového bodu. Je k dispozici pro všechny automatické prvky.
Strategie adaptivního skenování - Názvy těchto strategií začínají s „Adaptivní“. Když provádíte rutinu měření, tyto strategie se vztahují k databázi pro stanovení parametrů skenování.
Strategie neadapativního skenování - Tyto strategie (kalibrace skenování měřidla, skenování válce vystřeďováním závitu a samostředicí bod) se nemusí vztahovat k databázi pro stanovení parametrů skenování.
Strategie TTP - Názvy těchto strategií začínají s „TTP“. Tyto strategie používají sondy spouštěné dotykem pro měření prvku.
Pro nejlepší výsledky všech strategií měření by měl editor nastavení PC-DMIS mít aktivní VHSS.
Můžete také použít funkcionalitu Editor strategie měření (MSE) pro úpravu určitých strategií. S MSE můžete upravovat a ukládat vlastní strategie na úrovni prvku. Navíc můžete upravovat a ukládat skupiny nastavení pro všechny automatické prvky. Více informací k MSE viz „Použití Editoru strategie měření“ v hlavní dokumentaci PC-DMIS.
K výběru strategie měření postupujte takto:
Na Panelu nástrojů sondy vyberte záložku Strategie měření (). PC-DMIS nejprve ukáže Výchozí strategii měření PC-DMIS.

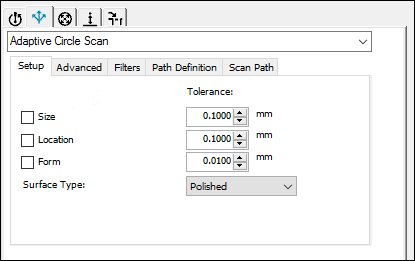

Klikněte na šipku dolů a pak vyberte strategii měření, kterou chcete použít. Záložky Panel nástrojů sondy se změní tak, že budou ukazovat jen záložky, které se týkají této strategie. Například strategie Adaptivního kruhového skenu (k dispozlci pro skenovací sondy) vypadá takto:
Příklad záložek sady nástrojů sondy
Dokončete výběr vlastností v záložkách strategií měření (Nastavení, Rozšířené, Filtry atd.) se všemi známými informacemi o strategii.
Informace ke kompletaci vlastností strategie adaptivního skenování viz „Použití strategií adaptivního skenování“.
Informace ke kompletaci vlastností strategie neadaptivního skenování viz „Použití strategií neadaptivního skenování“.
Úplné informace ke strategii TTP viz „Použití strategií TTP“.
Klikněte na Test k otestování prvku.
Pro výchozí strategii měření PC-DMIS měří PC-DMIS prvek podle nastavení zadaných v dialogovém okně Automatický prvek.
Pro strategii měření adaptivním skenováním PC-DMIS skenuje prvek podle parametrů uvedených na záložkách strategie.
Pro strategii neadaptivního skenování PC-DMIS měří prvek podle nastavení uvedených na záložkách strategie.
Pro strategii TTP PC-DMIS měří prvek pomocí dotykových bodů podle nastavení uvedených na záložkách strategie.
Klikněte na tlačítko Vytvořit. Pokud je vybráno tlačítko Přepínače Měřit nyní (
) v oblasti Vlastnosti prvku, sonda se pohybuje dle nastavení zadaných na záložce Pokročilé s použitím vlastností automatických prvků pro prvek a dalších charakteristik.
