V PC-DMIS CMM můžete použít Panel nástrojů sondy k provedení různých manipulací specifických pro dotykové sondy. Pokud použijte dialogové okno Panel nástrojů sondy samostatně, bude obsahovat pouze dvě záložky. Dodatečné záložky se objeví, když zobrazíte panel nástrojů obsažený v dialogovém okně Automatický prvek.
Dialogové okno Použití nástrojové sady sondy
Vyberte Zobrazit | Jiná okna | Panel nástrojů sondy. Otevře se dialogové okno Panel nástrojů sondy:

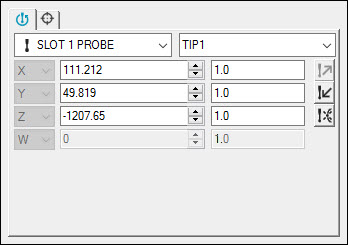

Nástrojová sada sondy pro kontaktní sondu
Dokončete zadání vlastností na dvou záložkách, které se objeví:
Umístit sondu - Použijte tuto záložku pro přepínání mezi stávajícími nakonfigurovanými sondami a hroty sond, zobrazení polohy stávající sondy, přístup do okna Odečty sondy a odstranění sondovacích zásahů z vyrovnávací paměti zásahů.
Záložka Cíle dotyků - Použijte tuto záložku pro zobrazení dotyků použitých pro měření prvku a hodnot XYZ pro každý dotyk.
Použití Panelu nástrojů sondy včleněného do dialogového pole Automatický prvek
Otevřete dialogové okno Automatická prvek. Nápověda viz „Vkládání automatických prvků“.
Vyberte automatický prvek pro strategii měření, kterou chcete použít.
Klikněte na tlačítko >>. Objeví se oblast Vlastnosti měření, Možnosti rozšířeného měření a Panel nástrojů sondy (s dalšími záložkami v dolní části dialogového okna).

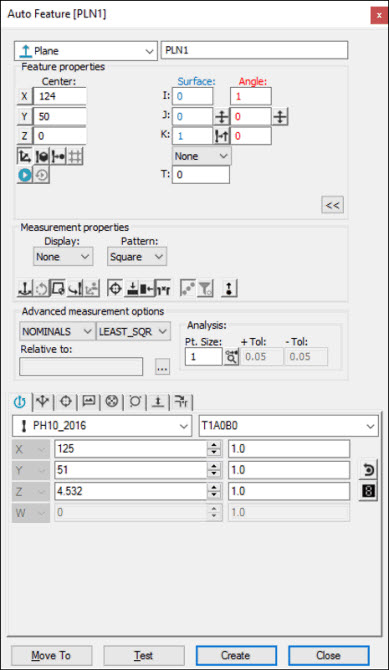

Ukázkové dialogové okno Automatický prvek
Tato sada dokumentů neprobírá možnosti v oblasti Vlastnosti měření a oblasti Možnosti rozšířeného měření. Protože mnohé z těchto možností jsou běžné v různých konfiguracích PC-DMIS, jsou tyto informace obsaženy v hlavní dokumentaci PC-DMIS. Podrobné informace k možnostem v těchto oblastech viz kapitola „Vytváření automatických prvků“ v hlavní dokumentaci PC-DMIS.
Panel nástrojů sondy se objevuje v dolní části dialogového okna a zobrazuje záložky pro Výchozí strategii měření PC-DMIS. Záložky související se sondou a manipulacemi pro standardní typy kontaktních sond v dialogovém okně Automatický prvek obsahují další záložky. Například:
Sada nástrojů sondy včleněná do dialogového pole Aut. prvek
Dokončete zadání vlastností na záložkách.
Umístit sondu - Použijte tuto záložku pro přepínání mezi stávajícími nakonfigurovanými sondami a hroty sond, zobrazení polohy stávající sondy, přístup do okna Odečty sondy a odstranění sondovacích dotyků z přechodné paměti dotyků.
Záložka Strategie měření - Použijte tuto záložku pro načtení odlišných interních strategií pro konkrétní typ automatického prvku a změňte způsob, jak se prvek provádí.
Cíle dotyku - Použijte tuto záložku pro zobrazení dotyků použitých pro měření prvku a hodnot XYZ pro každý dotyk.
Vyhledávač prvků - Použijte tuto záložku pro definování a zobrazení pokynů pro umístění prvků.
Vlastnosti kontaktní trajektorie - Použijte tuto záložku pro úpravu vlastností, které ovlivňují trajektorii sondy jako je počet dotyků, hloubka, počet dotyků na hladině a tak dále.
Vlastnosti kontaktních ukázkových dotyků - Použijte tuto záložku pro upravení vlastností ukázkových dotyků.
Vlastnosti kontaktních automatických pohybů - Použijte tuto záložku pro úpravu vlastností pro automatické pohyby (nebo pohyby vyhýbání).
Vlastnosti kontaktního nalezení otvoru - Použijte tuto záložku pro úpravu vlastností pro nalezení otvoru.
