Po otevření dialogového okna Příslušenství sondy (Vložit | Definice hardwaru | Sonda) můžete definovat celou jednotku sondy od její hlavy a prodloužení až po konkrétní hrot.
Musíte mít aktivní připojení k internetu, abyste mohli shlédnout toto video.
Pro definování dotykové sondy, prodloužení a hrotů:
Do seznamu Soubor sond zadejte název pro novou sondu.
V seznamu Popis sondy vyberte výraz Není definována žádná sonda.
Vyberte seznam Popis sondy.
Vyberte požadovanou hlavu sondy.
Stiskněte Enter k zpřístupnění pro výběr voleb sondy, které se vztahují k momentálně zvýrazněnému výrazu.
Orientace sondy většinou určuje orientaci prvního komponentu souboru sondy, většinou hlavy sondy. Nicméně, pokud vyberete adaptér sondy s několika připojeními (jako například vícecestný adaptér) jako první komponent, bude dostupných několik možných připojení. V těchto případech orientace hlavy sondy určuje orientaci vícecestného adaptéru sondy. Je možné, že hlava sondy pak nemusí být správně vyrovnána s osami stroje a může být zapotřebí upravit úhel rotace okolo připojení pomocí seznamu Popis sondy v dialogovém okně Utility sondy. Podrobnosti viz „Upravit komponenty sondy“ v kapitole „Definování hardwaru“ hlavní dokumentaci PC-DMIS.

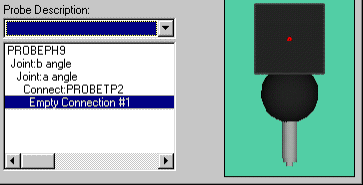

Výběr hlavy sondy
Vybraná hlava sondy se zobrazí ve spodním poli Popis sondy a v grafickém okně napravo.
Zvýrazněte Prázdný spoj č. 1 v poli Popis sondy.
Klikněte na seznam.
Vyberte další položku, která se má připojit na hlavu sondy (buď přípona, nebo hrot sondy). Hroty jsou zobrazeny nejprve dle velikosti a pak podle velikosti závitu.
Výběr hrotu

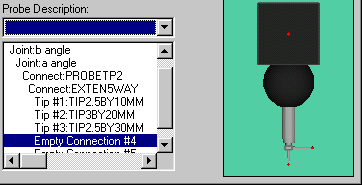

Je-li přidáno 5cestné prodloužení, PC-DMIS nabídne pět prázdných připojení.
Můžete obsadit všechny nebo žádný z konektorů patřičnou sondou (patřičnými sondami). PC-DMIS bude měří nejprve nejnižší hrot (nejníže na ose Z) v prodloužení.
5-ti cestné prodloužení
Pokud je v poli Popis sondy vybrán řádek, který již obsahuje položku, PC-DMIS zobrazí zprávu s dotazem, zda chcete vložit před nebo nahradit vybranou položku.
"Klikněte na Ano pro vložení před nebo na Ne pro nahrazení."
Pokud kliknete na Ano, může být dodatečný řádek vytvořen vložením nového hrotu před původní položku.
Jestliže kliknete na Ne, PC-DMIS odstraní původní položku a nahradí ji zvýrazněným prvkem.
Vybraná položka je vložena na zvýrazněný řádek v poli Popis sondy. PC-DMIS zobrazí zprávu umožňující vložit vybranou položku před označený řádek nebo nahradit zvýrazněnou položku, pokud je to vhodné.
Pokračujte ve výběru prvků, dokud nejsou definována všechna prázdná připojení. Pak můžete nadefinovat úhly hrotů ke kalibrování.
