Oblast nastavení dílu

Oblast nastavení dílu

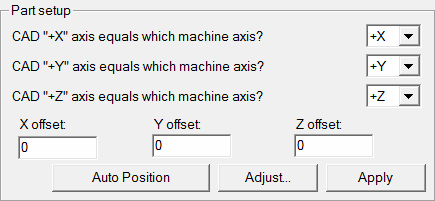

Oblast Nastavení dílu na záložce Díl/Stroj je užitečná, když vytváříte rutinu měření pomocí PC-DMIS a souřadnicový systém CAD se liší od nastavení CMM dílu.

Seznam Osa "+X" CAD se rovná

Tento rozvírací seznam umožňuje nastavit vztah mezi osou CAD X+ a osou stroje.

Seznam Osa "+Y" CAD se rovná

Tento rozvírací seznam umožňuje nastavit vztah mezi osou CAD X+ a osou stroje.

Seznam Osa "+Z" CAD se rovná

Tento rozvírací seznam umožňuje nastavit vztah mezi osou CAD Z+ a osou stroje.

Pole posunu X, pole posunu Y, pole posunu Z

Tato okna umožňují zadat vzdálenost, o jakou PC-DMIS posune CAD výkres ve směru os X, Y nebo Z. PC-DMIS posune CAD výkres ve směru osy X, Y nebo Z o zadanou vzdálenost. Například, pokud zadáte 0,5 do pole X, celé zobrazení CAD v okně grafického zobrazení se posune o vzdálenost 0,5 ve směru osy X.

Všechny prvky vytvořené v rutině měření se neposouvají ve směru osy na výkresu CAD.

Tlačítko Seřídit

Tlačítko Upravit otvírá dialogové okno Upravit nastavení dílu.

Dialogové okno Upravit nastavení dílu

Můžete použít toto dialogové okno k otáčení nebo posouvání CAD v přírůstcích okolo a ve směru os stroje XYZ.

• Při otáčení CAD jsou hodnoty v úhlových stupních. Hodnota 360 má stejný účinek jako 0.

• Pokud posouváte CAD, hodnoty jsou v měrných jednotkách, ve kterých je rutina měření. Například hodnota 2 by znamenala 2 palce nebo 2 milimetry podle toho, jaké měrné jednotky používá rutina měření.

Pro úpravu CAD ve směru nebo okolo osy:

1. Klikněte na příslušné okno.

2. Zadejte novou hodnotu. PC-DMIS dynamicky zobrazí nastavení v okně grafického zobrazení.

3. Klikněte na OK pro přijetí změn a zavření dialogového okna.

PC-DMIS zachovává toto nastavení, dokud znovu neimportujete model CAD dílu.

Tlačítko Automatická poloha

Tlačítko Automatická poloha polohuje díl do grafického znázornění stolu stroje. Automatická poloha nejlépe odhadne, kam umístit díl do grafického znázornění. Můžete buď nechat PC-DMIS, aby stanovil, kam umístit díl ve vztahu k CMM s použitím této funkce, nebo můžete zadat vlastní polohu pomocí polí posunu XYZ. (Viz "Definování strojů" v kapitole "Definování hardwaru" , kde najdete více informací k nastavení grafického znázornění CMM.)

Tlačítko Použít

Když kliknete na tlačítko Použít, PC-DMIS okamžitě aplikuje každou změnu provedenou v polích posunu X, Y nebo Z. Posune výkres podél příslušné osy (os) a přitom udržuje dialogové okno otevřené.
