Volba nabídky Vložit | Definice hardwaru | Stroj otevře dialogové okno Načíst virtuální stroj.
dialogové okno Načíst virtuální stroj
Toto dialogové okno se používá k výběru nebo vytvoření virtuálního měřicího stroje nebo virtuálního stolu, který lze v programovém režimu zobrazit a animovat v okně grafického zobrazení spolu se sondou a modelme dílu.

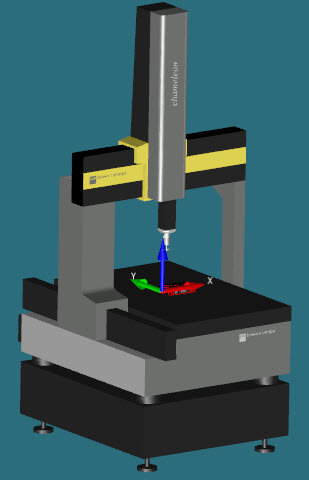

Příklad virtuálního stroje
Jestliže importujete jak model dílu, tak model stroje do Okna grafického zobrazení, a nemáte žádné neprovedené offsety nebo rotace ručního stroje, PC-DMIS automaticky umístí model dílu na stůl modelu stroje.
Jestliže máte ruční posuny nebo rotace x,y,z, ze záložky Díl/StrojPart/Machine dialogového okna Možnosti nastavení, musíte použít tlačítko této záložky Automatická poloha k umístění modelu dílu na stůl stroje. Více informací k tlačítku Automatická poloha viz téma „Oblast nastavení dílu“ v kapitole „Nastavení preferencí: Úvod“.
Nemusíte chtít zobrazit úplný virtuální stroj, ale místo toho jen virtuální stůl (nebo základní desku CMM). Můžete to provést tak, že vyberete možnost z kategorie Stoly ze seznamu strojů.
Příklad virtuálního stolu
Virtuální stůl pochází ze seznamu stolu definovaných v souboru tablesonly.dat. Můžete upravit soubor .dat, aby obsahoval stoly, které vyhovují vašim potřebám.
Více:
O dialogovém okně Načíst virtuální stroj
Výběr nebo vytvoření nového animovaného stroje k zobrazení
Zobrazení existujících animovaných strojů v okně grafického zobrazení
Odebrání animovaného stroje z okna grafického zobrazení
Trvalé odstranění animovaného stroje
