Dialogové okno operátor mraku bodů - Operátor Vyčistit
Operace Vyčistit eliminuje izolované body použitím vzdálenosti bodů k modelu CAD dílu. Pokud je vzdálenost bodu větší než hodnota Maximální vzdálenost, je bod považován za mimoležící nebo nepatřící k dílu. Pro použití této operace musíte mít provedené alespoň hrubé zarovnání (viz „Vytvoření mraku bodů/CAD zarovnání“).
Pro použití operace Vyčistit na Mrak bodů klikněte na Vyčistit mrak bodů (
) na panelu nástrojů Mrak bodů, nebo vyberte Operace | Mrak bodů | Vyčistit. Toto okamžitě vyčistí mrak bodů.

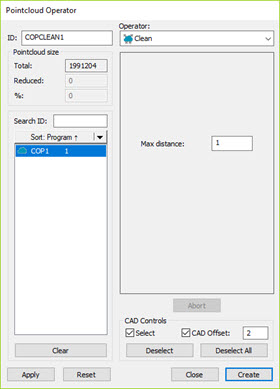

Vyberte Vložit | Mrak bodů | Operátor k zobrazení dialogového okna Operátor mraku bodů. Vyberte Vyčistit v seznamu Operátor.
Dialogové okno pro operátor Vyčistit obsahuje tyto možnosti:
Maximální vzdálenost - Zadejte hodnotu k udání maximální vzdálenosti bodu k modelu CAD, pro který je bod považován za mimoležící.
Ovládací prvky CAD - Jestliže označíte zaškrtávací políčko Vybrat, můžete kliknout na povrchy CAD v Okně grafického zobrazení, kterých se operace Vyčistit bude týkat. Software zvýrazní vybrané povrchy červeně. Operace ovlivní celý mrak bodů vzhledem k vybraným povrchům. Veškeré body umístěné ve vzdálenosti větší, než je zadaná Maximální vzdálenost od všech vybraných povrchů, jsou odmítnuty. Předpokládejme například, že jste vybrali jeden povrch a zadali hodnotu 10. To znamená, že veškeré body v COP umístěné 10 nebo více jednotek od vybraných povrchů, jsou vyčištěny. Veškeré body v COP do vzdálenosti 10 jednotek od vybraného povrchu zůstanou zachovány.
Je-li označené zaškrtávací políčko Vybrat, software aktivuje zaškrtávací políčko Offset CAD. Vyberte toto zaškrtávací políčko pro aktivaci vstupního pole Offset CAD. Zadejte hodnotu, kterou PC-DMIS používá ke „stáhnutí se“ od okrajů CAD. Toto umožňuje izolovat body relativně ke specifickým plochám CAD a ignorovat body podél okraje v rámci této pevné offsetové vzdálenosti.

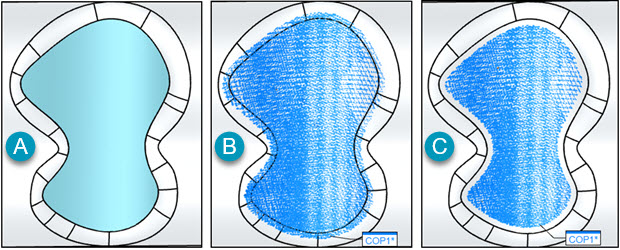

Příklad použití operátoru Vyčistit s možnostmi Maximální vzdálenost a Offset CAD
A - povrch CAD vybraný v Okně grafického zobrazení
B - operace Vyčistit aplikovaná s Maximální vzdáleností 1 mm
C - operace Vyčistit aplikovaná s Maximální vzdáleností 1 mm a Offsetem CAD 1 mm

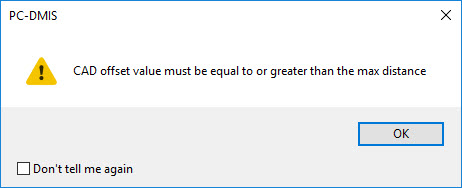

Hodnota Offset CAD musí být větší nebo rovna hodnotě Maximální vzdálenost. Je-li hodnota Offset CAD menší než hodnota Maximální vzdálenost, PC-DMIS zobrazí toto hlášení:
Když kliknete na OK, PC-DMIS resetuje hodnotu Offset CAD na aktuální hodnotu Maximální vzdálenost.
Můžete také vybrat několik povrchů CAD, když používáte operaci Vyčistit a možnost Offset CAD. Jestliže povrchy CAD se vzájemně dotýkají, software obvykle použije offset na vnější hranice. Pokud se ovšem povrchy nedotýkají, nebo existuje diskontinuita v modelu CAD, vybrané povrchy mohou být odsazeny individuálně.
Příklad operátoru Vyčistit použitého na několik dotýkajících se povrchů CAD s Offsetem CAD 1 mm
Když skončíte s aktualizací dialogového okna, klikněte na Vytvořit k vložení příkazu COP/OPER,CLEAN do okna úprav.
Například:
COPCLEAN4=COP/OPER,CLEAN,MAX DISTANCE=0.0399,SIZE=50023
REF,COP1,,
