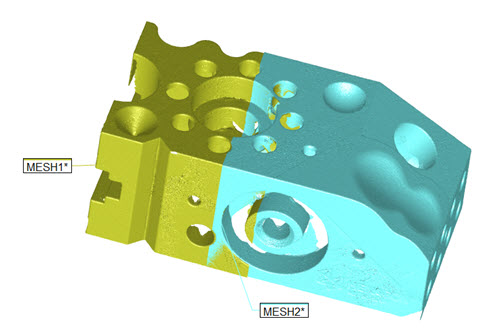

Funkcionalita vyrovnání Síť k Síti umožňuje provést vyrovnání podle nejlepší shody jedné sítě k druhé, které byly sesbírány ve dvou různých referenčních rámcích a které se poněkud překrývají. Typickým příkladem jsou dva skeny ve dvou příkazech sítě, které představují oblasti dílu, které nelze skenovat ve stejné orientaci dílu.
Vyrovnání se provádí ve dvou krocích:
Hrubé vyrovnání, kde jsou vybrány páry bodů v překrývající se oblasti dvou sítí.
Zjemněné podle nejlepší shody, které se snaží přiblížit co nejvíce druhou síť k referenční síti.
Pro vytvoření vyrovnání Síť k Síti postupujte takto:
Musíte mít dva nebo více příkazů Sítě v rutině měření, které používáte pro vyrovnání. Tyto prvky jsou nutné pro vyrovnání dvou sítí.
Zvolte si položku nabídky Vložit | Síť | Zarovnání . Do tohoto dialogového okna můžete také vstoupit zadáním příkazu MESHMESHBF v příkazovém režimu Okna úprav mezi příkazy ALIGNMENT/START a ALIGNMENT/END. Objeví se dialogové okno:

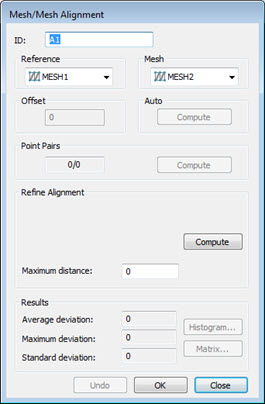

Dialogové okno Zarovnání Síť/Síť
Kompletní popis dialogového okna viz téma „Popis dialogového okna Zarovnání Síť/Síť“.
V Okně grafického zobrazení se dočasně zobrazí rozdělená obrazovka dvou sítí. Tento náhled můžete použít k zobrazení průběhu vyrovnání. Vyberte první Síť, která se má použít jako referenční bod z rozevíracího seznamu Reference.

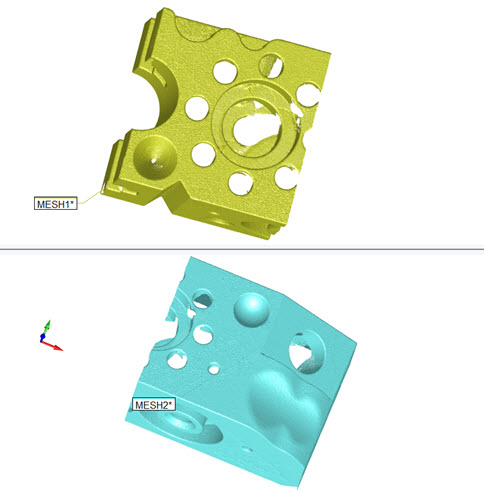

Náhled rozdělené obrazovky ukazující vyrovnání síť k síti
Použijte myš pro manipulaci a orientaci každého náhledu pro vytvoření Párů bodů, tak jak je třeba.
Proveďte vyrovnání:
Klikněte na tlačítko Spočítat v části Auto. Toto byste měli použít jen tehdy, máte-li plný sken vnějších ploch dílu. Toto provede automaticky vyrovnání Sítě k referenční Síti a v průběhu procesu dojde také k zjemnění vyrovnání.
Jestliže výsledkem automatického výpočtu není dobré vyrovnání, použijte oblast Páry bodů k vytvoření hrubého vyrovnání, které sítě k sobě dostatečně přiblíží. Pokud je třeba, můžete poté vyrovnání dále zjemnit. Tento typ vyrovnání byste měli použít, není-li síť kompletní, nebo obsahuje-li naskenovaná data patřící přípravku, stolu nebo dalším podobným prvkům.
Klikněte na požadovaný počet bodů (nejméně tři páry) v každé síti v oblasti překrytí. Klikněte POUZE na body v oblasti překrytí dvou sítí.
Čím více bodů vyberete okolo překrývajících se oblastí sítí, tím je vyrovnání lepší. Klikněte na Vypočítat pro vytvoření hrubého vyrovnání.
Dále použijte oblast Zjemnit vy rovnání, kdykoli si přejete zjemnit vyrovnání a tím přenesení dvou sítí blíže k sobě. Pro dosažení dobrého jemného vyrovnání by měly být dva body sítě dostatečně blízko u sebe z počátečního hrubého vyrovnání.
Definujte maximální vzdálenost mezi body ve dvou sítích s použitím pole Maximální vzdálenost. Výchozí hodnota je 0 (nula). Při použití výchozí hodnoty PC-DMIS používá interní výchozí hodnotu vztahující se k rozměrům sítí.
Klikněte na Vypočítat pro zjemnění vyrovnání.
Jestliže část jedné sítě se s druhou pěkně nevyrovná, můžete kliknout na tlačítko Zpět a provést nový výpočet vyrovnání s použitím stejného typu vyrovnání s dodatečnými parametry, nebo můžete zkusit odlišné vyrovnání.
Jakmile jste s vyrovnáním spokojeni, klikněte na Vytvořit. PC-DMIS zavře náhled dočasně rozdělené obrazovky a vloží příkaz MESHMESHBF do Okna úprav. Podrobnosti o příkazu MESHMESHBF viz téma „Text příkazového režimu MESHMESHBF“ v dokumentaci PC-DMIS Laser.
