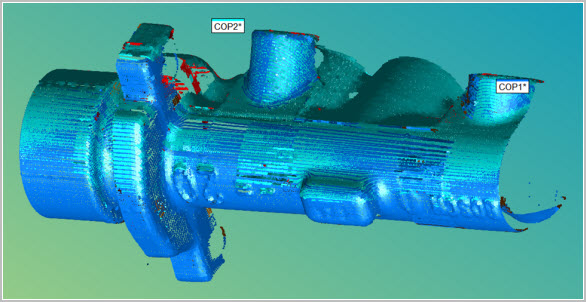

Funkcionalita Vyrovnání Mrak bodů k Mraku bodů umožňuje provést vyrovnání podle nejlepší shody dvou mraků bodů které byly sesbírány ve dvou různých referenčních rámcích a které se poněkud překrývají. Typickým příkladem jsou dva skeny ve dvou příkazech mraku bodů, které představují oblasti dílu, které nelze skenovat ve stejné orientaci dílu.
Vyrovnání se provádí ve dvou krocích:
Hrubé vyrovnání, kde jsou vybrány páry bodů v překrývající se oblasti dvou mraků bodů.
Zjemněné podle nejlepší shody, které se snaží přiblížit co nejvíce druhý mrak bodů k referenčnímu mraku bodů.
Pro vytvoření vyrovnání Mraku bodů k Mraku bodů postupujte takto:
Musíte mít dva nebo více příkazů COP v rutině měření, které používáte pro vyrovnání. Tyto prvky jsou nutné pro vyrovnání dvou mraků bodů.
Vyberte Vložit | Mrak bodů | Zarovnání v nabídce jako volbu. Do tohoto dialogového okna můžete také vstoupit zadáním příkazu COPCOPBF v příkazovém režimu Okna úprav mezi příkazy ALIGNMENT/START a ALIGNMENT/END. Objeví se dialogové okno:

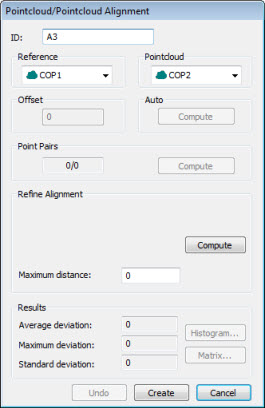

Dialogové okno Vyrovnání Mrak bodů/Mrak bodů
Kompletní popis dialogového okna viz téma „Popis dialogového okna Vyrovnání Mrak bodů/CAD“.
V Okně grafického zobrazení se dočasně zobrazí rozdělená obrazovka dvou mraků bodů. Tento náhled můžete použít k zobrazení průběhu vyrovnání. Vyberte první COP, který se má použít jako referenční bod z rozevíracího seznamu Reference.

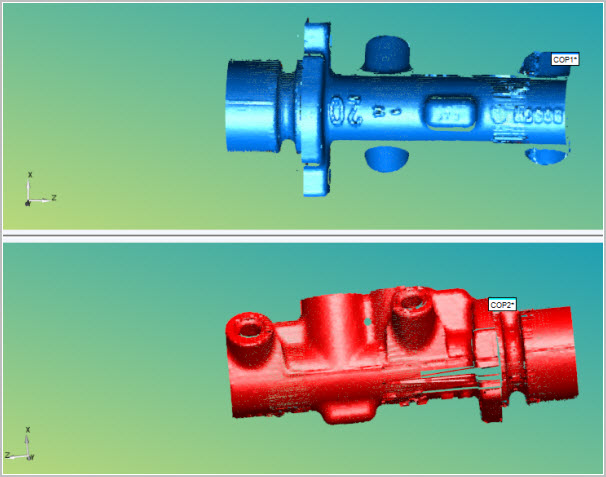

Náhled rozdělené obrazovky ukazující vyrovnání mrak bodů k mraku bodů
Použijte myš pro manipulaci a orientaci každého náhledu pro vytvoření Párů bodů, tak jak je třeba.
Proveďte vyrovnání:
Nejprve použijte oblast Páry bodů pro vytvoření hrubého vyrovnání, které přiblíží mraky bodů dostatečně blízko k sobě. Toto je povinný krok.
Klikněte na požadovaný počet bodů (nejméně tři páry) v každém z mraků bodů v oblasti překrytí. Klikněte POUZE na body v oblasti překrytí dvou mraků bodů.
Čím více bodů vyberete okolo překrývající se oblasti mraků bodů, tím je vyrovnání lepší. Klikněte na Vypočítat pro vytvoření hrubého vyrovnání.
Dále použijte oblast Zjemnit vyrovnání, kdykoli si přejete zjemnit vyrovnání a tím přenesení dvou mraků bodů blíže k sobě. Pro dosažení dobrého jemného vyrovnání by měly být dva body mraku bodů dostatečně blízko u sebe z počátečního hrubého vyrovnání.
Definujte maximální vzdálenost mezi body ve dvou mracích bodů s použitím pole Maximální vzdálenost. Výchozí hodnota je 0 (nula). Při použití výchozí hodnoty PC-DMIS používá interní výchozí hodnotu vztahující se k rozměrům mraků bodů.
Klikněte na Vypočítat pro zjemnění vyrovnání.
Jestliže část jednoho mraku bodů se s druhým pěkně nevyrovná, můžete kliknout na tlačítko Zpět a provést nový výpočet vyrovnání s použitím stejného typu vyrovnání s dodatečnými parametry, nebo můžete zkusit odlišné vyrovnání.
Jakmile jste s vyrovnáním spokojeni, klikněte na Vytvořit. PC-DMIS zavře náhled dočasně rozdělené obrazovky a vloží příkaz COPCOPBF do Okna úprav. Podrobnosti o příkazu COPCOPBF viz téma „Text příkazového režimu COPCOPBF“ v dokumentaci PC-DMIS Laser.
