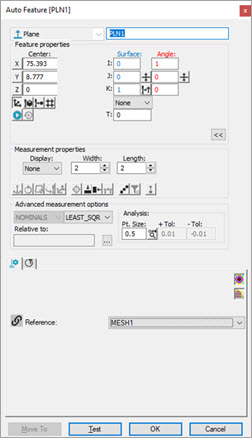

Můžete extrahovat Automatický prvek laseru z datového objektu sítě s dialogovým oknem Automatický prvek laseru.
Podrobnosti o extrahování automatických bodů povrchu laseru ze sítě viz „Extrahování Automatického bodu povrchu laseru ze Sítě“.
Máte-li v rutině měření jen jednu Síť, PC-DMIS má tuto Síť jako výchozí referenční datový objekt. Je-li zde COP (nebo více než jeden COP) a jeden nebo více datových objektů Sítě, musíte vybrat správný referenční datový objekt ze seznamu Reference záložky Extrakce prvku v Sadě nástrojů sondy.
Při extrahování Automatického prvku laseru z datového objektu sítě se nejprve berou v úvahu všechny vrcholy trojúhelníka uvnitř zóny extrakce, definované horizontálním a vertikálním ořezem. K zobrazení bodů spadajících do zóny extrakce klikněte na tlačítko Ukázat/Skrýt oddělené body (
) v záložce Vlastnosti laserového skenování.
Klikněte na tlačítko Test k měření prvku a prohlížení jeho měřených bodů.
Příklady prvků extrahovaných z datového objektu Sítě.

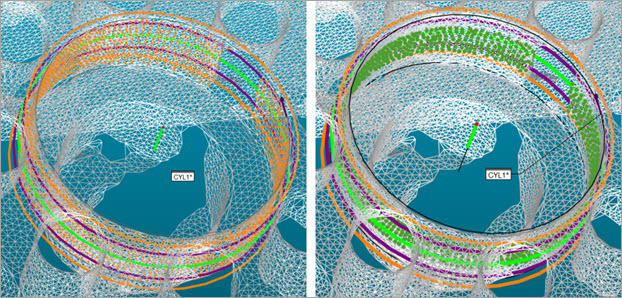

Příklad Automatického prvku válce extrahovaného z datového objektu Sítě

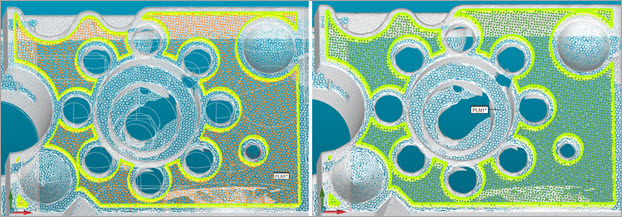

Příklad Automatického prvku roviny extrahovaného z datového objektu Sítě
Oranžové body ukazují segregované body nelezené v zóně etrakce.
Zelené body ukazují měřené body poté, co PC-DMIS provedl testovací operaci, když kliknete na tlačítko Test.
Více:
Extrahování Automatického bodu povrchu laseru ze Sítě.
