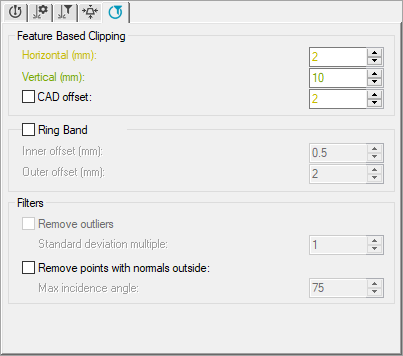

Záložka Extrakce prvku
Můžete použít záložku Extrakce prvku pro stanovení parametrů prstencového pásu a oříznutí na základě prvku a také odebrat mimoležící body u podporovaných prvků.
Záložka Extrakce prvku je k dispozici, jen když používáte laserový snímač.
V závislosti na typu prvku jsou dostupné následující parametry extrakce prvku:
Parametry ořezání dle prvku: Toto je dostupné pro všechny automatické prvky.
Parametry prstencového pásu: Toto je dostupné jen pro automatické prvky Kružnice, Kužel, Válec, Zaoblená štěrbina a Hranatá štěrbina.
Parametr Odebrat mimoležící: Toto je dostupné jen pro automatické prvky Bod povrchu, Rovina, Kužel, Válec, Koule a Zahlazení a mezera.
Parametr Odebrat body s normálami mimo: Toto je dostupné jen pro automatické prvky Bod povrchu, Rovina, Kruh, Zaoblená štěrbina, Hranatá štěrbina, Mnohoúhelník, Válec, Kužel a Koule.
Vit též „Extrahování automatických prvků z mraku bodů“.
