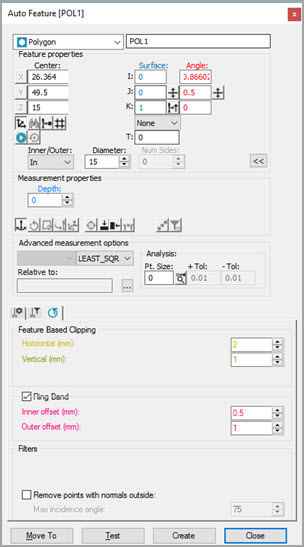

Dialogové okno Automatický prvek - Mnohoúhelník
Můžete použít toto dialogové okno jen pro změření šestiúhelníkového prvku (mnohoúhelník s 6 stranami).
Jak změřit šestiúhelník pomocí laserového snímače:
Vstupte do dialogového okna Automatické prvky a vyberte Mnohoúhelník.
Proveďte jedno z následujících:
Klikněte na CAD, čímž dáte šestiúhelnku polohu a vektor. Ručně zadejte zbývající informace.
Najeďte strojem do místa koule s použitím záložky Laser v okně grafického zobrazení. Klikněte na tlačítko Odečíst bod z polohy (
). Ručně zadejte podle potřeby všechny zbývající informace, jako je průměr.
Ručně zadejte všechny teoretické informace pro X, Y, Z, I, J, K, průměr a další parametry.
Zadejte potřebné informace na záložkách Sada nástrojů sondy. Chcete-li zadat informace, procházejte vlastnostmi na záložkách Laserový sken, Filtrování laseru a Ořezání laseru.
Pokud je to žádoucí, klikněte na tlačítko Test k otestování prvku.
VAROVÁNÍ: Když toto uděláte, stroj se pohne. Abyste předešli zranění, zůstaňte mimo dosah stroje. Abyste předešli poškození hardwaru, spusťte stroj pomalou rychlostí.
Klikněte na Vytvořit a pak Zavřít.
Více:
Specifické parametry mnohoúhelníku
