Možnosti v dialogovém okně Kalibrovat offset sondy určují postup, který software používá pro kalibraci. K otevření tohoto dialogového okna definujte sondu v dialogovém okně Utility sondy (Vložit | Definice hardwaru | Sonda) a pak klikněte na Měřit.
Požadavky před kalibrací
Pro zahájení kalibračního procesu musíte definovat kvalifikační nástroj. Jediný podporovaný typ nástroje je koule. Ze Seznam dostupných nástrojů vyberte aktuálně definovaný kvalifikační nástroj.
Klikněte na Přidat nástroj pro definování nového kvalifikačního nástroje pro přidání do seznamu dostupných nástrojů.
Klikněte na Upravit nástroj pro změnu konfigurace aktuálně definovaného kvalifikačního nástroje.
Klikněte na Odstranit nástroj pro odstranění aktuálně definovaného kvalifikačního nástroje.
Klikněte na tlačítko Měřit pro zobrazení dialogového okna Kalibrovat offset sondy.

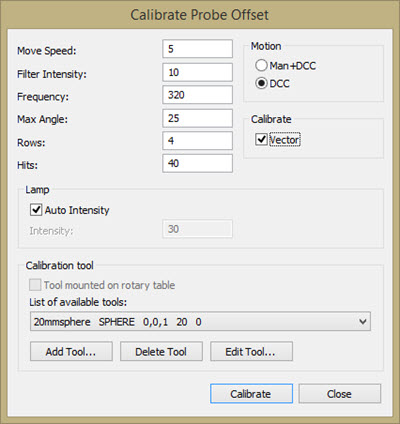

Nastavení v tomto dialogovém okně jsou:
Rychlost pohybu: Nastavuje procento maximální rychlosti stroje, kterou software používá během procesu kalibrace.
Intenzita filtru: Nastavuje intenzitu filtru CWS. Podrobnosti viz „Parametry CWS“ v dokumentaci PC-DMIS Vision.
Frekvence: Nastavuje frekvenci CWS. Podrobnosti viz „Parametry CWS“ v dokumentaci PC-DMIS Vision.
Max úhel: Nastavuje maximální úhel od pólu koule nebo nulového úhlového bodu pro vzor bodů. Nejlepší úhel závisí na používané sondě CWS. Různé hlavy sond mají různé maximální úhly měření.
Řádky: Počet řádků ve vzoru měřených bodů.
Zásahy: Počet zásahů ve vzoru měřených bodů.
Automatická intenzita lampy: Nastavuje intenzitu lampy na automatickou. Podrobnosti viz „Parametry CWS“ v dokumentaci PC-DMIS Vision.
Intenzita lampy: Nastavuje intenzitu lampy, když není v automatickém režimu. Podrobnosti viz „Parametry CWS“ v dokumentaci PC-DMIS Vision.
Pohyb Man+DCC: Vyžaduje ruční bod na začátku kalibrace. PC-DMIS provádí všechny následné body v režimu DCC.
Pohyb DCC: Měří kouli automaticky v DCC režimu. Sondu musíte umístit s použitím vhodné bezpečné vzdálenosti pro jakékoli otáčení hlavice a pohyb k měřeným bodům koule.
Kalibrovat vektor: Umožňuje vektorové kalibrační měření. Software změří kouli po kalibraci offsetu hrotu ještě dvakrát, aby vypočítal vektor sondy CWS.
