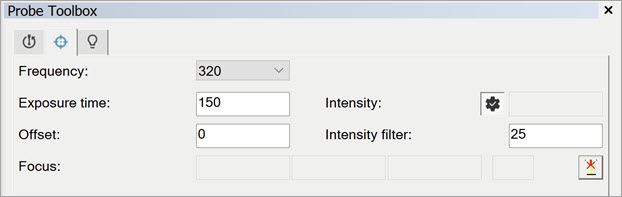

Příklad panelu nástrojů sondy Vision PC-DMIS se zobrazením parametrů skenování CWS
Frekvence čidla
Rychlost měření nastavuje počet měřených hodnot, které CWS zaznamená za jednotku času. Například, když rychlost měření je nastavena na 2000 Hz, je sejmuto za sekundu 2000 hodnot. Ukazatel intenzity na displeji vám může pomoci s výběrem správného nastavení. U povrchů s velmi nízkou odrazivostí může být nutné rychlost měření snížit. To má za následek delší dobu osvitu optického snímače řady CCD a tím umožnění měření i při velmi nízké intenzitě odrazu.
Automatická lampa a Čas expozice
Pod Intenzitou lampy můžete vybrat relativní délku pulzu LED a tím efektivní jas světelného zdroje. Volba Automatická lampa je užitečná, když se u měřeného povrchu mění odrazivost. Jestliže například měříte vysoce odrazný povrch, kde i při nejvyšší rychlosti měření dochází k nadměrné modulaci, pak má smysl nastavit Automatickou lampu na Ne a nastavit volbu Intenzita lampy ručně.
Další možností by bylo ponechat Automatickou lampu nastavenou na Ano a zkrátit čas expozice. Má-li se měřit povrch se slabou odrazivostí vysokou rychlostí, lze toho dosáhnout pomocí delšího času pulzů nebo delším časem expozice.
Po každé změně času expozice je absolutně nezbytná tmavá reference. Podívejte se prosím do příslušné části příručky k jednotce CWS pro operátora.
Filtr (intenzita čidla)
Při použití limitní hodnoty jsou všechna data mezi šumem a signálem měření odfiltrována. Špičky spadající pod tento limit jsou detekovány jako neplatné a objevují se na displeji jako hodnota měření 0 (nula).
Mezi Filtrem (Intenzita senzoru) a „Intenzitou“ není lineární závislost. Pokud například nastavíte Filtr (Intenzita senzoru) = 50, nutně to neznamená, že jsou odfiltrovány všechny hodnoty pod intenzitou 50.
Pro rychlost měření pod 1 kHz se doporučuje minimum Filtru (Intenzita senzoru) 40. Tím se předejde hodnotám měření s příliš nízkou intenzitou, která je jen mírně vyšší než šum a vnáší chyby do měření. Při rychlosti měření 1 kHz a vyšší je vhodná minimální hodnota 15, aby byla plně využita dynamika zařízení.
Offset
V závislosti na odrazivosti povrchu a rychlosti měření (frekvence) se mohou optimální hodnoty intenzity objevit v různých oblastech rozsahu čidla.
Nastavení Posunu provede pohyb do nejlepší oblasti skenování pro čidlo. Vstup pro tento posun je hodnota + nebo – v mm.

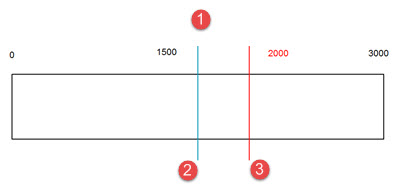

1 - vzdálenost (rozsah čidla pro 3mm čidlo)
2 - posun = 0.000
3 - posun = 0.500
Graf zobrazující dopad změny hodnoty posunu
OHNISKO
Tlačítko Ohnisko čte aktuální polohu stroje a hodnotu vzdálenosti od čidla CWS. Z těchto hodnot se vypočítá poloha ohniska, která se objevuje v poli Ohnisko.
Poznámka k režimům filtrování
Parametry Rychlost a Frekvence definují hustotu bodů snímače. V případě skenů PC-DMIS pak provádí sekundární filtrování podle definice v nastavení Nulový filtr a Hustota bodů.
Okno Odečty sondy čidla bílého světla
Je-li čidlo chromatického bílého světla (CWS) aktivní čidlo, okno Odečty sondy zobrazuje hodnoty X, Y a Z plus následující:
Intenzita - Hodnota pro tento odečet je procento objevující se v kruhové grafice. Hodnota intenzity nad 99 % znamená chybu měření; například senzor může být mimo detekční rozsah. Při výskytu chyby měření se část grafiky, která není šedá, zobrazí červeně.
Vzdálenost - Hodnota pro tento odečet je v aktuálních měrných jednotkách (palce nebo milimetry). Hodnota se objevuje v kruhové grafice. Jestliže je hodnota vzdálenosti do 10 % horního nebo dolního limitu rozsahu senzoru, část grafiky, která není šedá, se zobrazí červeně.
Aby se tyto odečty objevily, nevybírejte záložku Laser CWS. Jakmile vyberete záložku Laser, odečty již nejsou odesílány do okna Odečty sondy.
