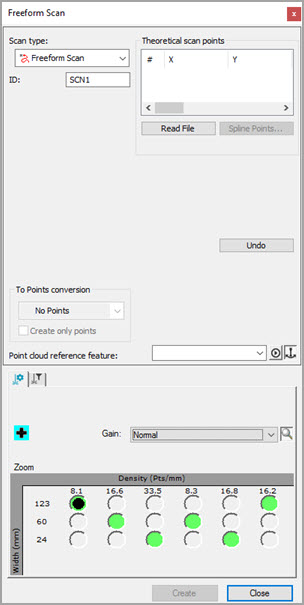

Dialogové okno Volného skenu
Metoda Volný sken definuje trajektorii skenu, která není omezená nutností dodržovat konkrétní soubor pravidel. Trajektorie skenu může být definována tak, že je pohyb možný jakýmkoli směrem včetně zpětného křížení vlastní dráhy.
Vytvoření volného skenu
Uveďte PC-DMIS do režimu DCC.
Vyberte položku nabídky Vložit | Sken | Volný. Objeví se dialogové okno Sken s již vybranou položkou Volný sken ze seznamu Typ skenu.
Musíte definovat dráhu skenu. To lze provést volbou Číst soubor nebo metodou Ruční body.
V případě potřeby můžete odstranit jednotlivé body. K jejich odstranění vyberte po jednom z oblasti Teoretická cesta a stiskněte klávesu Delete na klávesnici.
Jakmile pět nebo více Teoretických bodů, použijte možnost Body křivky pro lepší definici cesty.
Je-li třeba, proveďte další potřebné změny skenu.
V okně Referenční prvek mraku bodů zadejte ID objektu mraku bodů, který obdrží data povrchu.
V seznamu Typ zásahu můžete vybrat Bod povrchu v případě, že chcete konvertovat data skenu na příkazy laseru Bod povrchu. PC-DMIS vloží tyto příkazy do Okna úprav, když kliknete na tlačítko Vytvořit.
VAROVÁNÍ: Jakmile označíte zaškrtávací políčko Měřit a kliknete na Vytvořit, musíte zůstat mimo dosah stroje. Software spustí rutinu měření a stroj se bude pohybovat. Pokud nejste z dosahu stroje, může dojít ke zranění.
Klikněte na tlačítko Vytvořit. PC-DMIS vloží sken do Okna úprav, není-li označeno zaškrtávací políčko Vytvořit jen body. Pokud jste aktivovali metodu PC-DMIS AutZápěstí, ale nejsou zkalibrovány žádné hroty, PC-DMIS zobrazí upozorňující hlášení, když přidává nové hroty sondy, které potřebují kalibraci. Ve všech ostatních případech se vás PC-DMIS zeptá, zda by měl použít zkalibrovaný hrot nejblíže k potřebnému úhlu hrotu nebo přidat nový nezkalibrovaný hrot na potřebný úhel.
