Dialogové okno operátor mraku bodů - Operátor EXPORT mraku bodů
Operace EXPORT mraku bodů exportuje data do COP nebo příkazu operátoru ve stanoveném formátu do externího souboru. Dialogové okno této operace je podobné jako operátor IMPORT mraku bodů.
Pro použití operace EXPORT mraku bodů klikněte na XYZ (
), IGS (
) nebo PSL (
) na panelu nástrojů Mrak bodů, nebo vyberte volbu nabídky Soubor | Export | Mrak bodů. Software zobrazuje dialogové okno Exportovat data mraku bodů.

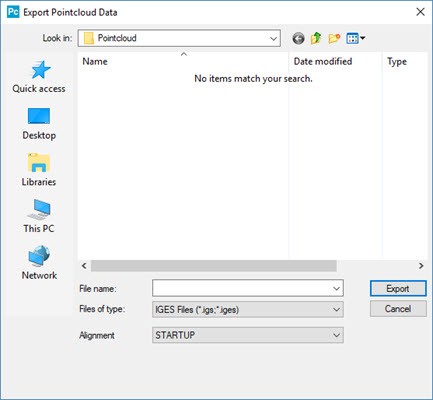

Dialogové okno Exportovat data mraku bodů

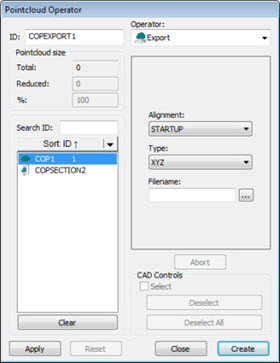

Operátor EXPORT mraku bodů používá následující možnosti:
Název souboru - Označuje název exportovaného souboru.
Typ souboru - Určuje typ formátu, do jakého jsou data exportována. Může to být XYZ, IGES nebo PSL (Polyworks).
Pro exportování typů souborů XYZ můžete definovat oddělovací znak, který se má použít. Podrobnosti viz „ExportXYZSeparator“ v části „PointcloudOperator“ dokumentace Editoru nastavení PC-DMIS.
Vyrovnání - Označuje typ zarovnání, jaké se má použít při exportu dat.
Klikněte na Vytvořit pro vložení příkazu COP/OPER,EXPORT do Okna úprav.
Například:
COPEXPORT1=COP/OPER,EXPORT,FORMAT=IGES,FILENAME=D:/Dataout.IGS,SIZE=1623201
REF,COP1,,
Zadejte formát do FORMAT a název výstupního souboru do FILENAME a pak odkažte na příkaz COP obsahující data. Pokud byl na příkaz COP použit filtr, mělo by být na příkaz COPFILTER odkazováno pro export, spíše než na původní příkaz COP.
Například REF, COPFILTER1, spíše než REF, COP1. To zajistí, že exportovaný soubor odráží sadu filtrů.
COPEXPORT2=COP/OPER,EXPORT,FORMAT=IGES,FILENAME=D:/Dataout.IGS,SIZE=0
REF,COPFILTER1,,
Je také možné vybrat více než jeden příkaz v seznamu příkazů pro export v jediné operaci:

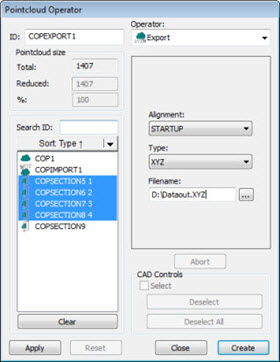

Dialogové okno Operátor mraku bodů s několika vybranými příkazy
V tomto případě PC-DMIS vloží příkaz do Okna úprav.
Například:
COPEXPORT1=COP/OPER,EXPORT,FORMAT=XYZ,FILENAME=D:/Dataout.XYZ,SIZE=1246
REF,COPSECTION1,COPSECTION2,COPSECTION3,COPSECTION4,,
