IMPORT mraku bodů

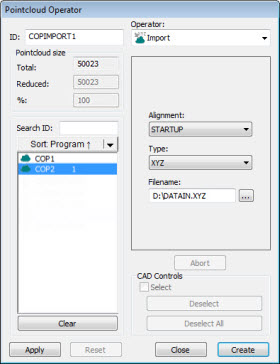

Dialogové okno Operátoru mraku bodů - Operátor IMPORT mraku bodů

Operace IMPORT mraku bodů importuje data z externího souboru do příkazu COP v zadaném formátu. Dialogové okno pro tuto operaci je podobné jako dialogové okno pro operaci EXPORT mraku bodů.

Pro použití operace IMPORT mraku bodů na mrak bodů klikněte na XYZ (), PSL () nebo STL () na nástrojové liště Mrak bodů, nebo vyberte volbu nabídky Soubor | Import | Mrak bodů. Software zobrazuje dialogové okno Importovat data mraku bodů.

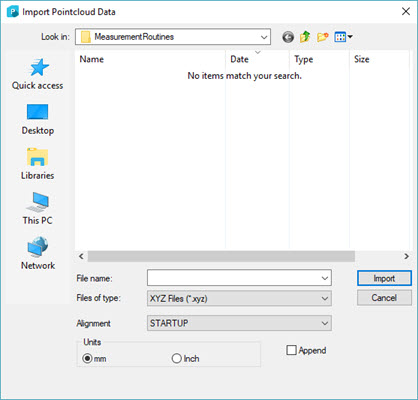

Dialogové okno Importovat mrak bodů

Přejděte k souboru dat mraku bodů a klikněte na Importovat.

1. Vyberte COP, do něhož chcete přidat nová data.

2. Klikněte na možnost importovat v nabídce nebo nástrojové liště, jak je popsáno výše.

3. V dialogovém okně označte zaškrtávací políčko Připojit, chcete-li přidat nová data COP do existujících dat COP.

4. Klikněte na Import.

Operátor IMPORT mraku bodů používá následující možnosti:

Vyrovnání - Označuje typ zarovnání, jaké se má použít při impotu.

Typ - Určuje typ formátu, z něhož jsou data importována. Může to být typ XYZ, PSL (Polyworks) nebo STL.

Název souboru - Určuje název importovaného souboru.

Jednotky - Vyberte jednotky importovaných dat COP.

Připojit - Označte toto zaškrtávací políčko, chcete-li připojit importovaná data do stávajícího COP. Není-li označeno, je první COP, který PC-DMIS nalezne za aktuální pozicí kurzoru v Okně úprav, vyprázdněn a nahrazen importovanými daty COP.

Kliknutí na Vytvořit vloží příkaz COP/OPER,IMPORT do Okna úprav.
