PC-DMIS poskytuje grafické překrytí nahoře nebo kolem prvků, které vytváříte nebo upravujete v Okně grafického zobrazení. Tato zabarvená překrytí poskytují vizuální perspektivu pro přiřazení zabarvených parametrů nebo nastavení v Sadě nástrojů sondy a v dialogovém okně Automatický prvek.
Toto lze vypnout nebo zapnout pomocí ikony Vizualiizační nástroje ZAP/VYP umístěné na záložce Vlastnosti laserového skenu Sady nástrojů sondy (Zobrazit | Jiná okna | Sada nástrojů sondy).
Ikona Nástroje vizualizace Zap/Vyp
Dole je několik příkladů. Tyto příklady obsahují veškerá možná grafická překrytí.
Vysvětlení zabarvených překrytí
Žlutá přímka nebo kružnice - Oblast přesnímkování.
Modrá přímka nebo kružnice - Hodnota Hloubky prvku.
Červená přímka - Hodnota Odsazení prvku.
Nachová kružnice - Hodnota Oddělovače prvku.
Růžové kružnice nebo růžové obdélníky - Hodnota Prstencový pás prvku.
Překrytí kuželů a válců
DCC válce a kužele zobrazují své hranice (počáteční a koncové body plus hodnota Přeskenování) vykreslené světlou mořskou zelení. Viz obrázek ukázkového kužele DCC uvedený níže.
Přenosné válce a kužele (nebo prvky pouze extrakce prvku) zobrazují své hranice (počáteční a koncové body minus hodnota Vertikálního oříznutí) vykreslené limetkovou zelení. Viz obrázek ukázkového Přenosného válce uvedený níže.
Informace o konkrétních parametrech nebo prvcích viz příslušná témata v oddíle „Vytváření automatických prvků s laserovým snímačem“ dokumentace PC-DMIS Laser.
Některé příklady prvků s překrytím

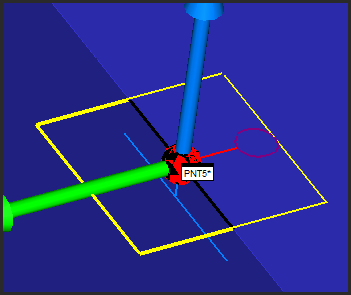

Ukázkový hraniční bod
Ukázková kružnice

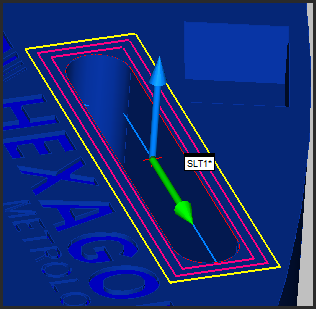

Ukázková štěrbina
Ukázkový DCC kužel
Ukákový Portable válec
