Provádění ručního skenování více oblastí

Metoda vícesekčního skenování funguje do značné míry jako ruční skenování Osy těla s těmito rozdíly:

• Může protnout několik řezů.

• Nemusí být paralelní k osám X, Y nebo Z.

Jak vytvořit Vícesekční sken:

1. Vyberte volbu nabídky Vložit | Sken | Vícesekční k otevření dialogového okna VÍCESEKČNÍ.

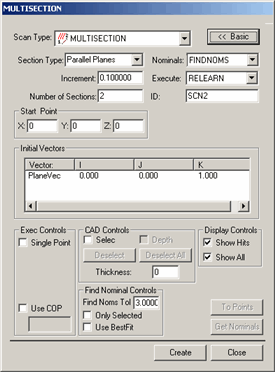

Dialogové okno VÍCESEKČNÍ

2. Pokud nechcete použít standardní název, zadejte vlastní název pro sken do pole ID.

3. Ze seznamu Typ řezu vyberte typ řezů, které chcete oskenovat. Dostupné typy zahrnují:

1. • Paralelní roviny

     - Sekce jsou roviny procházející dílem. Kdykoli sonda protne rovinu, PC-DMIS zaznamená zásah. Roviny jsou vztažené k počátečnímu bodu a směrovému vektoru. Pokud vyberete tento typ, definujte vektor počáteční roviny v oblasti Počáteční vektory.

   • Radiální roviny

     - Tyto sekce jsou roviny vycházející od počátečního bodu. Kdykoli sonda protne rovinu, PC-DMIS provede zásah. Jestliže vyberete tento typ, definujte dva vektory v oblasti Počáteční vektory: vektor počáteční roviny (VektRoviny) a druhý vektor, okolo něhož se roviny otáčí (VektOsy).

   • Soustředné kruhy

     - Tyto sekce jsou soustředné kružnice s narůstajícím průměrem se středem v počátečním bodu. Kdykoli sonda protne kružnici, PC-DMIS provede zásah. Pokud vyberete tento typ, definujte jeden vektor v oblasti Počáteční vektory, který definuje rovinu, v níž kružnice leží (VektOsy).

4. Do pole Počet řezů zadejte kolik řezů chcete mít ve vašem skenu.

5. Pokud vyberete alespoň dva řezy, zadejte přírůstek mezi řezy do pole Přírůstek. U paralelních rovin a kruhů se jedná o vzdálenost mezi místy. Pro radiální roviny je tato hodnota úhel. PC-DMIS automaticky rozmístí řezy na dílu.

6. Definujte počáteční bod skenu. Do pole Počáteční bod zadejte hodnoty X, Y, a Z, nebo klikněte na díl, aby aplikace PC-DMIS vybrala počáteční bod z kresby CAD. Řezy jsou spočítány z tohoto dočasného bodu v závislosti na hodnotě přírůstku.

7. Pokud používáte model CAD, zadejte toleranci Tol. nalezení nominál pro nalezení nominál v oblasti Ovladače nalezení nominál. Toto definuje, jak daleko bude skutečný střed koule od nominální polohy CAD.

8. Nastavte veškeré další potřebné změny dialogového okna.

9. Klikněte na tlačítko Vytvořit. PC-DMIS vloží základní sken.

10. Spusťte rutinu měření. Když PC-DMIS provádí sken, objeví se dialogové okno Možnosti provádění a PC-DMIS počká na data z ovladače.

11. Ručně přetáhněte sondu nad povrchem, který chcete oskenovat. Jak se sonda blíží ke každé řezné rovině, uslyšíte nepřetržitý slyšitelný tón s postupně zvyšující se výškou, do té doby než sonda projde rovinou. Tato zvuková nápověda pomáhá určit, jak blízko je sonda k přechodu řezu. PC-DMIS přijme dotyky z ovladače pokaždé, když sonda projde definovaným úsekem nebo úseky.
