Lze vytvářet různá zarovnání s použitím rozhraní pro Rychlý start u přenosného zařízení. Zde uvedené příklady základního zarovnání se přímo týkají odražečů Leica a T-sond, ale princip je stejný pro všechna přenosná zařízení.
Příklad zarovnání rovina-přímka-bod s CAD a odražeči
Proveďte import modelu CAD. Viz „Import nominálních dat“.
Vyberte Zarovnání | Rovina/Přímka/Bod z rozhraní Rychlý start.

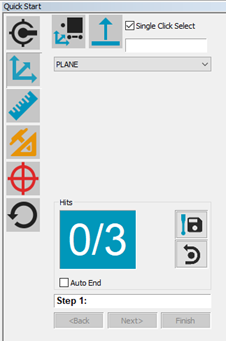

Rychlý start ukazující zarovnání rovina-přímka-bod
Postupujte podle pokynů v rozhraní Rychlý start ke změření prvků zarovnání.
Ještě před zarovnáním k dílu se přesvědčte, že používáte k provedení měření „Metodu tažených zásahů“. Více informací k „taženým zásahům“ viz téma „záložka Možnosti“ v kapitole „Rozhraní Leica“.
Provést zásah (Ctrl + H) uloží aktuální stacionární měření interně. Po posunutí o vzdálenost vektoru PC-DMIS vypočítá vektor IJK mezi prvním a druhým bodem a příslušně kompenzuje offset výsledného bodu.
Vzdálenost vektoru zakreslená pro posun odražeče
Příklad zarovnání rovina-přímka-přímka s CAD a T-sondou
Proveďte import modelu CAD. Informace viz „Import dat CAD nebo dat rutiny měření“ v kapitole „Použití pokročilých možností souboru“ hlavní dokumentace PC-DMIS.
V nástrojové liště Grafické režimy aktivujte režim Program (
).
Na stejné nástrojové liště vyberte režim pro data CAD:
Režim Křivka: - Používá se pro CAD s daty křivky a bodu.
Režim Povrch - Používá se pro CAD s daty povrchu.
Vyberte Zarovnání | Rovina/Přímka/Přímka z rozhraní Rychlý start.
Postupujte podle pokynů v rozhraní Rychlý start ke změření prvků zarovnání v režimu Program.

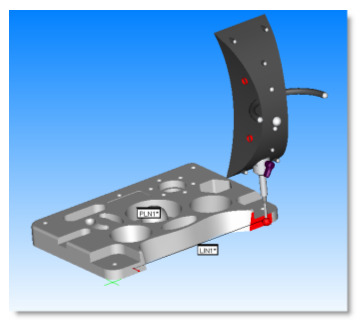

Měření prvků zarovnání s T-sodnou
Jakmile je rutina měření dokončena, spusťte ji stisknutím CTRL + Q nebo výběrem položky nabídky Soubor | Spustit.
Ještě před zarovnáním k dílu se přesvědčte, že používáte k provedení měření „Metodu tažených zásahů“. Více informací k „taženým zásahům“ viz téma „záložka Možnosti“ v kapitole „Rozhraní Leica“.
Vytvoření zarovnání offline
Je také možné vytvořit zarovnání offline s použitím prvků, které byly změřeny dříve, a to výběrem v Okně úprav místo jejich měření s použitím rozhraní pro Rychlý start.
