Data rozměru rutiny měření se objevují v oblasti Data charakteristik.
Příklad oblasti Data charakteristik
Tato oblast má následující sloupce:
# - Tento sloupec zobrazuje pořadí, v němž byly rozměry vytvořeny v rutině měření PC-DMIS.
UID - Tento sloupec zobrazuje unikátní číselný identifikátor pro rozměr přiřazený v rutině měření PC-DMIS.
Typ - Tento sloupec zobrazuje symbolického zástupce typu rozměru.
PCD ID - Tento sloupec zobrazuje textovou ID pro aktuální rozměr.
Nominální - Tento sloupec zobrazuje nominální hodnotu rozměru.
h. Tol. - Tento sloupec zobrazuje horní toleranci rozměru.
d. Tol. - Tento sloupec zobrazuje dolní toleranci rozměru.
Číslo souboru - Konfigurátor Q-DAS může ukládat výsledky do více než jednoho souboru. Toto číslo sděluje rozhraní Q-DAS PC-DMIS číslo souboru, do něhož se tato protokoluje. Ze seznamu vyberte číslo souboru od 1 do 12, Všechny a Žádný.
Všechny - Tato volba znamená, že se charakteristika exportuje do všech výsledných souborů. Tato volba je výchozím výběrem pro všechny charakteristiky. Pokud se všechny charakteristitky nastaví na Všechny, výsledný soubor je jediný soubor.
Žádný - Tato volba znamená, že charakteristika se neexportuje do žádného výsledného souboru.
1 až 12 - Tyto volby znamenají, že chcete exportovat characteristiku do více výsledných souborů.
Pořadí v souboru - Tento sloupec zobrazuje pořadí charakteristiky v přenosovém formátu souboru ASCII Q-DAS. Pořadí, v němž jsou rozměry protokolovány v souboru ASCII Q-DAS může být jiné než pořadí měření.
Můžete kliknout na záhlaví jakéhokoli sloupce v tabulce k setřídění sloupce vzestupně nebo sestupně.
K-pole
K-pole se objevují na pravé straně sloupce Pořadí v souboru (viz B na obrázku dole). Sloupce K-pole se mění podle K-polí, která aktivujete v souboru konfigurace K-pole, který je vybrán pro aktuální soubor dat Q-DAS. V závislosti na stavu K-polí můžete sem přidávat hodnoty pro každou osu rozměru. Některé z hodnot jsou nastaveny automaticky jako návrh.
V závislosti na katalogu Q-DAS nebo na seznamu předdefinovaných se hodnoty, které jsou k dispozici pro výběr, objevují v rozevíracím seznamu.
Když použite horizontální posuvník dole v dialogovém okně, sloupce od # po Pořadí v souboru se neposouvají (viz A na obrázku dole). Posouvají se pouze sloupce K-pole (sloupce vpravo od sloupce Pořadí v souboru).

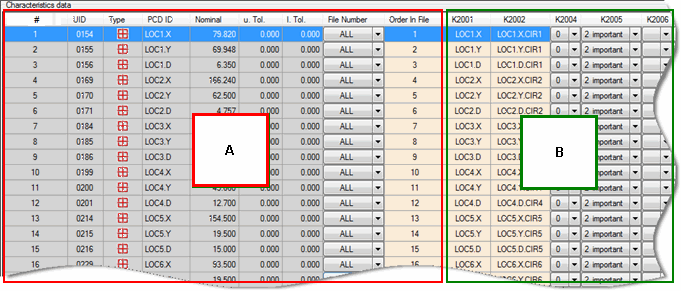

Příklad, kdy se sloupce A horizontálně neposouvají a sloupce B se posouvají
Povinná pole
Můžete vidět řádky nebo sloupce označené tečkou s vykřičníkem:
Tento symbol označuje povinné pole, které musíte vyplnit nebo vybrat, dříve než můžete zavřít aplikaci Konfigurátor Q-DAS.
Příklad K-pole s aktivovanými povinnými poli
Vysvětlivky K-pole
Můžete umístit ukazatel myši nad hodnotu jakéhokoli K-pole k zobrazení vysvětlivky s informací o názvu pole (ze sloupce Název Pole v dialogovém okně Nastavit konfiguraci K-pole).
Příklad vysvětlivky s názvem K-pole
