Tento vstup registru udává, zda PC-DMIS používá dvojí kliknutí myši pro určení hodnot XYZ a IJK při výběru Automatického bodu hrany v Okně grafického zobrazení.
Pokud nastaveno na PRAVDA (1), PC-DMIS používá dvojí kliknutí myši, jedno na každém povrchu, pro určení správných hodnot XYZ a IJK. Pokud je nastavena na NEPRAVDA (0), PC-DMIS použije starší metodu jednoho kliknutí.
Název vstupu: DCCEdgePoint2ClickSelect
Typ vstupu: Hodnota Pravda/Nepravda. Výchozí hodnota je NEPRAVDA.
Když kliknete na povrch CAD modelu v okně grafického zobrazení za účelem vytvoření Automatického bodu hrany, všimnete si při přiblížení CAD, že některé povrchy nemají perfektní 90 stupňové hrany, ale ostré zakřivení.
Hrana CAD - z větší vzdálenosti to vypadá, jako by se zde dal vytvořit bod hrany.

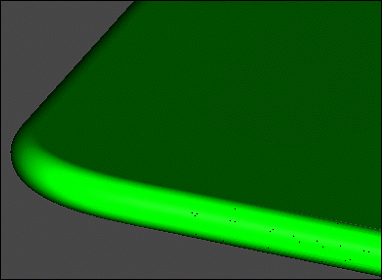

Hrana CAD - Nicméně, pokud se podíváte blíže, uvidíte, že se nejedná o 90 stupňovou hranu, ale spíše o ostré zakřivení.
Problém s některými automatickými body hrany je, že můžete kliknout na hranu a získat správnou polohhu XYZ, ale vektor IJK může být nesprávný. Nebo kliknete někam jinam na díl, aby jste získali správný IJK vektor, ale poloha XYZ bude nesprávná.
Pokud nastavíte vstup DCCEdgePoint2ClickSelect na PRAVDA, PC-DMIS umožní dvě kliknutí myši (jedno na každém povrchu) pro získání jak správných údajů polohy XYZ, tak vektoru IJK.
Kliknutím myši 1, PC-DMIS odečte polohu XYZ a IJK vektor.
Kliknutím myši 2, pokud je IJK vektor nesprávný, PC-DMIS odečte platný IJK vektor.
Pokud má CAD model řádnou hranu 90 stupňů, můžete kliknout na oba povrchy a bod hrany bude vytvořen jako obvykle.
Můžete přikázat PC-DMIS, aby se zobrazilo hlášení, když používáte tento režim pro vytváření automatických bodů hrany. Viz. "DCC bod hrany 2 Vybrat kliknutím Zobrazit varování"
Více informací o automatických bodech hrany viz téma „Vytváření automatického bodu hrany“ v kapitole „Vkládání automatických prvků“ dokumentace PC-DMIS CMM.
