PC-DMIS vision podporuje použití prstencového nástroje pro kalibraci offsetu sondy. Prstencový nástroj se používá pro stroje Vision a stroje s několika čidly. Více informací v tématu "Kalibrace posunutí sondy".

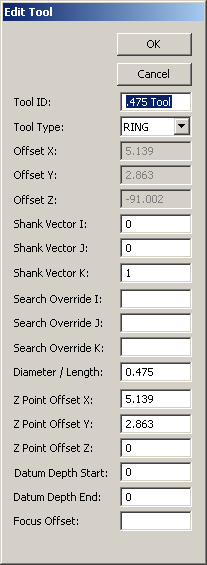

Dialogové okno Přidat nástroj - prstencový nástroj
Zadejte následující hodnoty prstencového nástroje:
ID nástroje: Zadejte popisné jméno pro prstencový nástroj.
Typ nástroje: je vybrán Prstenec.
Vektor dříku IJK: Udává vektor středové osy prstencového nástroje.
Přepsání hledání IJK: Tato pole umožňují specifikovat vektor používaný PC-DMIS ke stanovení nejefektivnějšího pořadí ke změření všech hrotů, když zaškrtnete políčko Uživatelem definované pořadí kalibrace v dialogovém okně Příslušenství sondy.
Průměr: Udává průměr otvoru či vývrtu prstencového nástroje.
Posunutí Z od bodu Z: Udává posunutí X od hodnoty Z měřeného bodu z horního středu vývrtu.
Posunutí Y od bodu Z: Udává posunutí Y od hodnoty Z měřeného bodu z horního středu vývrtu.
Posunutí Z od bodu Z: Udává posunutí Z od hodnoty Z měřeného bodu z horního středu vývrtu.
Počátek hloubky základny: Udává minimální hloubku vývrtu, kde válec vývrtu je základna.
Konec hloubky základny: Udává maximální hloubku vývrtu, kde válec vývrtu je základna.
Posunutí ostření: udává vzdálenost v Z od vrchu povrchu k výšce ohniska kruhu vývrtu.
