Tento kalibrační postup vám umožňuje určit posunutí sondy pro sondu Vision. PC-DMIS Vision vám rovněž umožňuje nakalibrovat konfigurace s několika čidly s různými typy hrotu sondy. Například sonda Vision a kontaktní sondy jsou měřeny vůči stejnému nástroji nebo nástrojům pro stanovení společného referenčního rámce posunu. Kalibrované hodnoty posunu pro každý hrot jsou křížově vztaženy ke společnému nástroji, jako je prstencové měřidlo či koule. Více informací najdete v "Vztah hrotů a nástrojů".
Kalibrování typů hrotů (ať již kontaktních nebo směsi kontaktních, vision a laserových) na společný nástroj či standard umožňuje, aby byla měření provedená s jedním typem hrotu použita pro měření prováděná jiným hrotem.
Když je použita kalibrace posunutí sondy
Kalibrace sondy je použita v těchto případech:
Když máte v měřicím systému více sond.
Když máte video sondu s různými zvětšeními (např. objektivy 1X a 2X nebo duální virtuální kamery).
Nezáleží na tom, jaký typ sondy kalibrujete první. Ovšem na CMM byste normálně kalibrovali jako první dotykovou sondu a na multisenzorovém přístroji Vision byste kalibrovali jako první Optickou sondu. Během kalibrace druhé sondy musíte odpovědět Ne na otázku „Došlo k posunu kalibračního nástroje anebo ke změně nulového bodu přístroje?“..
Jakmile je známá poloha nástroje na konzoli a posun hrotu sondy byl nakalibrován z dialogového okna Příslušenství sondy, může být do postupu měření přidán krok Aut. kalibrovat aktivní sondu pro kalibraci posunu sondy jako část postupu měření. Stejně jako v případě kontaktní sondy bude provedení Aut. kalibrace pro sondu Vision založeno na konkrétní sadě parametrů.
Více informací o sondách Vision viz témata „Poznámka týkající se definicí sondy“ a „Zamyšlení se nad sondami Vision“.
Kalibrace posunu hrotu sondy byla rozšířena tak, aby podporovala kalibraci kontaktní sondy a posun sondy Vision pomocí kulového či prstencového nástroje. Při použití je třeba dodržovat obecná pravidla pro posun hrotu a kalibraci průměru.
Předtím, než zahájíte kalibraci sondy Vision, ujistěte se, že jste nakalibrovali optický střed (pokud se jedná o buňku se zoomeml), zorné pole, a osvětlení pro sondu Vision. V tomto příkladu používáme pro měření prstencový nástroj.
Kalibrace offsetu sondy Vision
Snímače CWS nemají volbu záložky v dialogovém okně Možnosti nastavení. Podrobnosti ke kalibraci offsetů sondy pro snímače CWS, viz „Krok 4: Kalibrovat laserovou sondu“ v dokumentaci PC-DMIS Laser.
Nalezněte bod měření Z líce prstence. Poloha tohoto bodu je definována v souřadnicích stroje a je relativní k hornímu středu otvoru prstencového měřidla. Toto lze provést pomocí záložky "Panel nástrojů sondy: záložka Měřidlo". Tyto hodnoty jsou použity při přídání prstencového nástroje.
V dialogovém okně Kalibrovat sondu vyberte z rozvíracího seznamu Kalibrovat offset posun sondy.
Vyberte potřebný nástroj ze Seznamu dostupných nástrojů nebo klikněte Přidat pro definování nového nástroje.
V tomto příkladu může specifikovat 20mm prstencový nástroj s následujícími hodnotami:
ID nástroje: prstenec 20 mm
Typ nástroje: PRSTENEC
Průměr: 20
X - posun bodu Z: 15
Y - posun bodu Z: 0
Z - posun bodu Z: 0
Počátek hloubky základny: 1 (k přizpůsobení úkosu v otvoru prstence)
Konec hloubky základny: 14
Posunutí ostření: -0,5 (udává vzdálenost v Z od vrchu povrchu k výšce ohniska kruhu vývrtu)

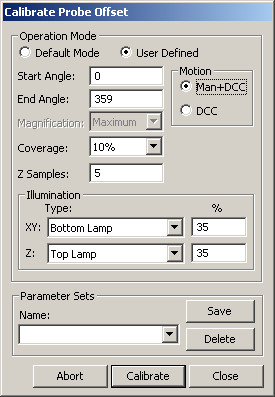

Klikněte na Kalibrovat k otevření dialogového okna Kalibrovat offset sondy.
Nastavte následující parametry dle potřeby:
Prováděcí režim - Výchozí režim používá výchozí hodnoty. Uživatelem definovaný umožňuje měnit hodnoty.
Pohyb - Režim Ruč+DCC vyžaduje, aby byly ručně sejmuty 3 body na počátku sekvence bez ohledu na to, zda jste uvedli či neuvedli, že se poloha nástroje změnila. Zbývající body pak budeou sejmuty automaticky. Režim DCC sejme všechny body automaticky, ledaže uvedete, že došlo k posunu nástroje.
Počáteční úhel - Úhel se udává ve stupních v karteziánském souřadnicovém systému jako při pohledu dolů nebo podél osy -Z. Počáteční úhel nula by byl zarovnán s +X. Počáteční úhel 90 by byl zarovnán s osou +Y. Výchozí hodnota je 0.
Koncový úhel - Úhel se udává ve stupních v karteziánském souřadnicovém systému jako při pohledu dolů nebo podél osy -Z. Koncový úhel nula by byl zarovnán s +X. Koncový úhel 90 by byl zarovnán s osou +Y. Výchozí hodnota je 359.
Zde zadaný počáteční a koncový úhel se liší od úhlu použitého pro kontaktní sondu a kulový nástroj, což se týká úhlu od rovníku koule k jejímu pólu.
Zvětšení - Tato možnost vám umožňuje nastavit zvětšení na „Maximální“, nebo použít <Stávající> zvětšení. Pro zajištění maximální přesnosti byste měli pro kalibrování posunu sondy Vision použít „Maximální“ zvětšení. „Maximální“ je výchozí nastavení.
Pokrytí - Toto procento definuje, jaká část zóny je zahrnuta v oblasti pro měření. Výchozí hodnota je 10 %.
Počáteční úhel, koncový úhel a procenta pokrytí dohromady definují polohu a velikost cílů měření vision kolem kruhu. Pro kruhy větší velikosti a vyšší optická zvětšení lze dosáhnout výrazného zvětšení rychlosti snížením procenta pokrytí. Více informací najdete v tématu „Příklad cílů Vision kruhu pro kalibrování parametrů posunu sondy“.
Vzorky Z - Tato hodnota je počet vzorků Z, které jsou sejmuty pro výpočet polohy Z. Výchozí hodnota je 5.
Osvětlení XY - Tato hodnota udává, jaký zdroj osvětlení se má použít pro měření XY. Běžně se pro hranu otvoru prstencového měřidla používá spodní či podkonzolové osvětlení. Tato hodnota může být také nastavena na <Aktuální> pro použití aktuálního nastavení osvětlení.
Osvětlení Z - Tato hodnota udává, jaký zdroj osvětlení se má použít pro měření Z. Běžně se pro povrch prstencového měřidla používá vrchní nebo prstencové osvětlení. Tato hodnota může být také nastavena na <Aktuální> pro použití aktuálního nastavení osvětlení.
Použití <Aktuální> pro veškerá nastavení osvětlení rovněž zahrnuje zda jsou či nejsou žárovky svítidel prstence zapnuté nebo vypnuté.
Pokud najdete nastavení osvětlení, které dobře vyhovuje kalibraci, vytvořte Rychlou sadu osvětlení, kterou můžete kdykoli pohotově aplikovat.
Množiny parametrů - Tato oblast umožňuje vytvářet, ukládat a používat uložené množiny pro sondu Vision. Tato informace je uložena jako část souboru sondy a zahrnuje nastavení pro sondu Vision. Tato množina parametrů může být použita pro následující kalibrace, včetně aut. kalibrace prvků postupu měření.
Pro vytvoření vlastní pojmenované sady parametrů:
V dialogovém okně Kalibrace offsetu sondy upravte jakýkoli parametr.
Z oblasti Sada parametrů zadejte název pro novou sadu parametrů v poli Název a klikněte na Uložit. PC-DMIS zobrazí hlášení s informací, že byla vytvořena nová sada parametrů. Pro odstranění uložené sady parametrů sadu vyberte a klikněte na Odstranit.

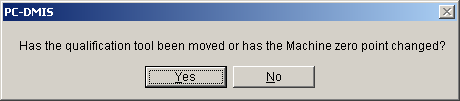

Klikněte na Kalibrovat. Jste dotázáni, zda došlo k posunutí kvalifikačního nástroje nebo ke změně nulového bodu stroje:
Zvolte Ano, pokud PC-DMIS nezměřil skutečnou polohu nástroje na konzoli.
Zvolte Ne, pokud byl již nástroj změřen s jiným typem sondy.

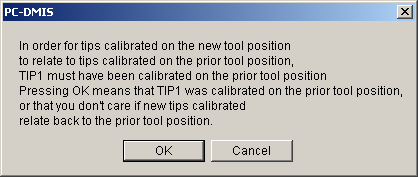

Klikněte OK na připomenutí, že hrot musí být kalibrován.
Pokud se nástroj posunul, nebo pokud je zvolen pohyb Ruč+DCC, sejměte ručně tři body nitkovým křížem kolem vrchu kruhového otvoru základny. Upravte polohu konzoly včetně ohniska dle potřeby. Automaticky se provede připomínka kalibrační sekvence. Zaostřuje se na horní hranu otvoru, změří se kruh otvoru, posune se na offset ohniska Z vzhledem k otvoru a provede měření ohniska polohy Z. Data o offsetu hrotu sondy jsou aktualizována o změřený offset podle měření prstencového nástroje. Jestliže jste potvrdili, že nástroje byly posunuty, toto měření určí polohu XYZ nástroje na konzole.
