Kalibrovat osvětlení

Kalibrační postup umožňuje kalibrovat svítidla přístroje. Kalibrace svítidel zajišťuje, že je rozsah osvětlení lineární a že změna zvětšení na zoom buňkách nezmění v rámci možností hardwaru výrazně osvětlení dílu.

Osvětlení optických systémů by jste měli kalibrovat v následujících případech:

• Pokaždé když změníte nebo vyměníte svítidlo, měli by jste jej nakalibrovat.

• Kdykoli když dojde k výrazné změně osvětlení místnosti.

• Pravidelně v průběhu života svítidla.

• Když změníte jas nebo když přibude nastavení na kameře.

• Pří výměně optiky.

• Když je opravena zoom buňka.

• Když je vyměněna kamera.

• Před kalibrováním Parcentrality/Parfokality když "kalibrujete optiku" jelikož je to pro tuto kalibraci požadováno.

Pro kalibrování svítidel:

1. V dialogovém okně Kalibrovat sondu vyberte z rozvíracího seznamu Kalibrovat osvětlení.

2. Klikněte na Kalibrovat a objeví se dialogové okno Kalibrace osvětlení s datem kalibrace pro každé svítidlo v závorkách. Pokud jste svítidlo nezkalibrovali, říká text v závorkách „Nezkalibrováno“.

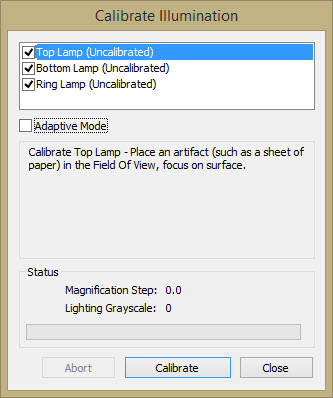

   Dialogové okno Kalibrovat osvětlení

3. Zaškrtněte políčko vedle svítidla, které je potřeba nakalibrovat.

4. Připravte pro kalibraci dle typu svítidla:

   • Podkonzolová (spodní/profil) svítidla vyžadují, aby byla konzole během kalibrace prázdná a obraz zaostřen na konzoli.

   • Horní (povrch/kruh) svítidla vyžadují v zorném poli artefakt nebo kus papíru, s obrazem zaostřeným na povrch.

5. Označte zaškrtávací políčko Adaptivní režim pro použití adaptivního kalibračního režimu v procesu kalibrace, je-li to nutné.

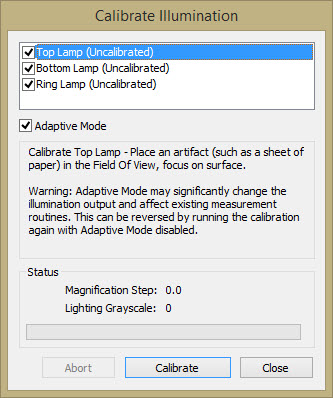

Dialogové okno Kalibrovat osvětlení s označeným zaškrtávacím políčkem Adaptivní režim

Adaptivní kalibrační režim může způsobit problémy u existujících rutin měření. Bez Adaptivního kalibračního režimu byly úrovně u některých konfigurací hardwaru nekonzistentní. Aktuální osvětlení viditelné v kameře se neshodovalo s přikázanou hodnotou. Po režimu Adaptivní kalibrace osvětlení bude osvětlení stroje viditelné v kameře odpovídat přikázané hodnotě.

6. Klikněte na Kalibrovat. Zahájí se proces kalibrace. Tento proces bude trvat několik minut.

• Během kalibrace systémů s zoom buňkou vybere PC-DMIS Vision různá zvětšení pro měření osvětlení jak označeno hodnotou Krok zvětšení. Tato hodnota zobrazí stávající zvětšení a odpovídá hodnotě zobrazené na záložce Zvětšení Panelu nástrojů sondy.

• Kalibrace rovněž nastavuje intenzitu osvětlení odpovídající různým hodnotám osvětlení při různých zvětšeních. Stupnice šedi osvětlení ukazuje intenzitu tohoto osvětlení. Hodnoty se pohybují od 0 (černá) do 100 (bílá).

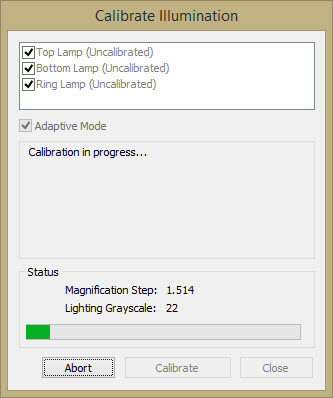

Kalibrace osvětlení - Probíhá

• Jakmile je kalibrace dokončena, dialogové okno Kalibrovat osvětlení zobrazí nový údaj pro kalibrované svítidlo.

• Klikněte na tlačítko Zavřít nebo dokončete kroky 3 až 5 pro kalibrování dalšího svítidla.

• Tlačítko Přerušit je k dispozici pouze během kalibrace. Toto tlačítko zastaví kalibraci, vystornuje veškerá data nasbíraná během kalibrace a obnoví předchozí kalibrační soubory pro stávající svítidlo.
