Příklad prvku Přímka detekovaného v režimu Živý náhled:RychléPrvky v Živém náhledu nejsou podporovány, když spustíte PC-DMIS v režimu offline/CAD kamera.
Rovněž režim RychléPrvky v Živém náhledu je navržen tak, aby dobře fungoval na dílech, které vedou k obrazu s vysoce kontrastními hranami, rovnoměrným osvětlením a nevýznamnými vysokofrekvenčními spektrálními složkami. Například tenké díly se zadním osvětlením nebo díly s osvětleným povrchem bez výrazné textury povrchu.
Pravidla a parametry pro vytváření RychlýchPrvků Vision v Živém náhledu jsou stejné jako v CAD náhledu:
Pravidla a parametry se shodují s funkcionalitou QuickFeature v CAD náhledu.
Se stisknutou klávesou Shift přesuňte ukazatel myši nad prvky v Živém náhledu pro jejich zvýraznění.
Kliknutím na zvýrazněný prvek jej vytvoříte v Živém náhledu.
V závislosti na zvýrazněném prvku v Živém náhledu, jestliže stisknete klávesy Ctrl + Shift, je vytvořen Bod hrany nebo Bod povrchu (viz dále specifická pravidla a parametry pro Živý náhled).
Jako u parametrů CAD náhledu používá Osvětlení a Zvětšení své aktuální nastavení. Všechny ostatní parametry prvku používají své předchozí nastavení.
Následující pravidla a parametry platí jen při použití RychlýchPrvků Vision v Živém náhledu:
Pro zvýraznění detekovaných prvků podržte stisknutou klávesu Shift nebo Ctrl+Shift a přesuňte ukazatel myši do Živého náhledu. Toto závisí na povolení možnosti Přichytit na hranu a na hodnotě zadané pro vlastnost Rozsah (pixely) v dialogovém okně Nastavení Živého náhledu. Podrobnosti k nastavení Živého náhledu viz téma „Nastavení živého náhledu“.
Když je detekován a zvýrazněn prvek Kružnice nebo Přímka, a stisknete-li klávesy Ctrl + Shift, prvek se změní na bod Hrany.

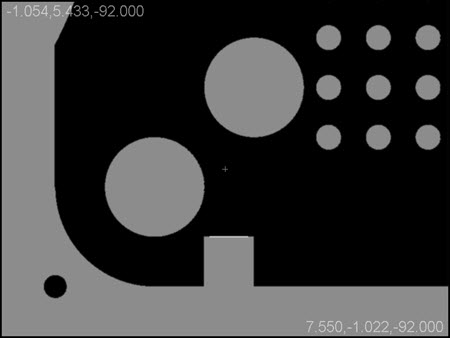

Příklad prvku Přímka detekovaného v režimu Živý náhled:
Příklad prvku Kružnice detekovaného v režimu Živý náhled:
Když není detekován žádný prvek Kružnice nebo Přímka, ale kurzor je v blízkosti hrany a stisknete-li klávesy Ctrl + Shift, je detekován Bod hrany. Není-li detekována žádná hrana, zvýrazní se Bod povrchu.

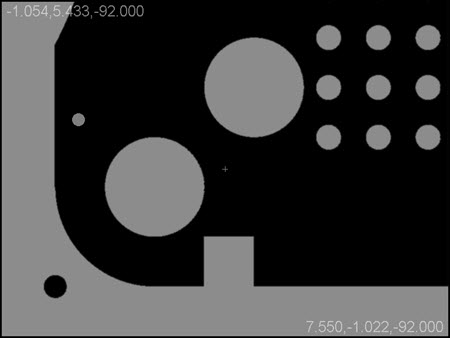

Příklad prvku Bod povrchu v Živém náhledu:
Když je prvek zvýrazněný a vyberete ho kliknutím, je odpovídající prvek přidán do rutiny měření.
Při detekování a zvýraznění Bodu hrany je jeho vektor definován od hrany v obrazu Živého náhledu směrem ke kurzoru. Je-li vytvořen Bod hrany, jeho zvýrazněný vektor ovládá vektor hrany prvku.
Příklady prvků Bodů hrany s možnými orientacemi vektoru v Živém náhledu:
Podporované RychléPrvky Vision v Živém náhledu:
Prvek |
Metoda |
Kružnice |
Podrobnosti k metodám používaným k vytváření RychlýchPrvků viz téma „Vytváření RychlýchPrvků v kapitole „Rychlé způsoby vytváření Automatických prvků“ hlavní dokumentace PC-DMIS. |
Hranový bod |
|
Čára |
|
Bod plochy |
