Jestliže čidlo chromatického bílého světla (CWS) je aktivní sonda v rutině měření, PC-DMIS Vision přidá záložku Laser s nákresem spektra. Když software rutinu měření neprovádí, nákres spektra ukazuje strukturu („šum“) signálu CWS. To pomáhá vybrat optimální nastavení parametrů jako např. osvětlení a frekvenci.
Pamatujte:
PC-DMIS neaktualizuje nákres spektra během provádění rutiny měření.
Když je vybrána záložka Laser a aktualizuje se, neobjevují se odečty Intenzity CWS a Vzdálenosti v okně Odečty sondy.
Toto jsou minimální požadavky na používání nákresu spektra:
Senzor bílého světla CHRocodile S nebo CHRocodile SE
Firmware CHRocodile od verze 5.97
Senzor CHRocodile, který je připojený k osobnímu počítači USB kabelem
Osa X - Osa X nákresu spektra představuje nekalibrovanou nebo hrubou vzdálenost od snímače k dílu v krocích po 1/1000 z celkového rozsahu snímače. Jak se osa Z pohybuje v kladném směru, posouvá se vrchol nákresu zleva doprava. Protože displej ukazuje surová data, není pohyb vrcholu lineární.
Osa Y - Osy Y nákresu spektra představuje sílu signálu. Pro nejlepší výsledky měření vzdálenosti by zde měl být jediný a ostrý dominantní vrchol podobný jako v tomto příkladu.

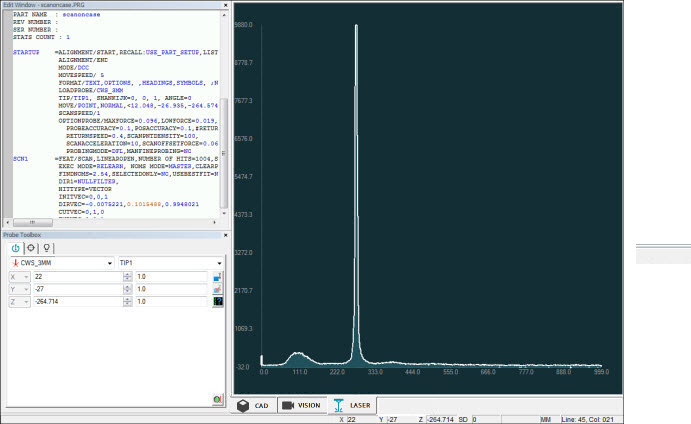

Příklad nákresu spektra v záložce Laser
