Okno čtení hodnot sondy
Většina informací o okně Odečty sondy je stejná pro všechny typy sond a byla již probrána v tématu „Použití okna Odečty sondy“ v kapitole „Použití jiných oken, editorů, a nástrojů“ hlavní dokumentace PC-DMIS. Pokud ovšem používáte sondu Vision, objeví se v okně následující dodatečné údaje.
VX / VY / VZ: Jestliže používáte sondu Vision, hodnoty X, Y a Z udávají souřadnice nitkového kříže uprostřed zorného pole (FOV). Hodnoty VX, VY a VZ udávají polohu Cíle prvku nebo Měřidla s ohledem na aktuální zarovnání.
DX / DY / DZ: Hodnoty DX, DY a DZ udávají rozdíl mezi polohou kamery a prvku. Musíte mít vybránu možnost Vzdálenost k cíli v dialogovém okně Nastavení odečtů sondy, aby se tyto hodnoty zobrazovaly. Více informací viz „Nastavení okna čtení hodnot sondy“ v kapitole „Nastavení preferencí“ hlavní dokumentace PC-DMIS.
Mag: Tato hodnota ukazuje aktuální nastavení zvětšení kamery. Jakékoli změny provedené na záložce Zvětšení se projeví v tomto řádku okna Odečty sondy. Viz „Sada nástrojů sondy: záložka Zvětšení“.
W: Zobrazuje osu aktuálního otočného stolu u jediného otočného stolu.
V: Při použití patrového otočného stolu bude okno Odečet sondy zobrazovat také hodnotu „V“ pro druhou osu otáčení.
Laserové snímače Vision

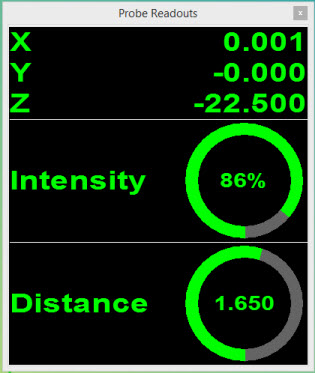

Je-li laserový snímač Vision aktivním snímačem, okno Odečty sondy zobrazuje odečty X, Y a Z, plus parametry laseru jako je Intenzita a Vzdálenost. Podrobnosti viz příslušná část o laserovém snímači v tomto dokumentu.
Příklad je uveden dole:
