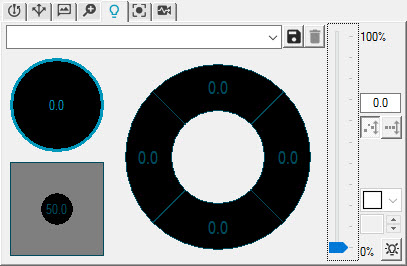

Panel nástrojů sondy - záložka Osvětlení
Záložka Osvětlení umožňuje vybrat, jaké lampy jsou zapnuté a jaké vypnuté. Také ukazuje aktuální intenzitu světla lamp prostřednictvím změny hodnot osvětlení. Typ a počet zobrazených svítidel závisí na přístroji.
Horní světlo je svítidlo na ose, které je nasměrováno přes optickou dráhu. Toto světlo může u některých dílů poskytovat lepší viditelnost hrany a prvku než jiná osvětlení, která osvětlují ze shora, protože zdroj světla není příliš rozptýlen. Jelikož svítí rovnoběžně na optiku, je rovněž snadnější vidět do otvorů.
Spodní světlo je svíditlo, které svítí zpod konzole. Vytváří siluetu dílu, který je prohlížen.
Prstencové světlo je svítidlo s několika žárovkami, které osvětluje seshora. Toto svítidlo se běžně skládá z pole LED světel, uspořádaných do soustředných prstenců nebo kruhů. Prstencové světlo lze většinou naprogramovat tak, aby osvětlovalo segment nebo "výřez koláče" žárovek z jednoho směru. Směr a úhel osvětlení můžete ovládat osvětlením jen jednoho z prstenců LED žárovek, segmentu jednoho z prstenců nebo jednotlivých žárovek.
Tato záložka rovněž umožňuje vytvořit a uložit tyto hodnoty osvětlení v sadách nazývaných Rychlé sady. Jakmile vytvoříte Rychlou sadu, můžete ji snadno a rychle vyvolat pro nastavení svítidel na přístroji do určitého stavu (například jen spodní osvětlení, jen horní osvětlení nebo jiný stav). Rychlé sady mohou být vyvolány kdykoli vybráním názvu sady ze seznamu Rychlé sady.
Své vlastní Rychlé sady můžete snadno uložit pomocí tlačítka Uložit, nebo je odstranit kliknutím na tlačítko Odstranit.
Aby se svítidla ukázala na záložce Osvětlení, ujistěte se, že jste svítidla správně vybrali a nastavili v záložce Osvětlení dialogového okna Nastavení rozhraní přístroje. Informace k tomuto dialogovém okně viz „Možnosti přístroje: záložka Osvětlení“.
Pomocí záložky Osvětlení můžete provádět následující postupy:
Poznámka týkající se svítidel a kontaktních sond
Pokud přepnete ze sondy Vision na kontaktní sondu, svítidla zůstanou zapnutá. Můžete ovládat toto standardní chování použitím vstupu registru IlluminationOffForContactProbe v části VisionParameters Editoru nastavení PC-DMIS. Nastavením tohoto registru na PRAVDA se svítidla vypnou, kdykoli rutina měření přepne ze sondy Vision na kontaktní sondu. Osvětlení je obnoveno při přepnutí zpět na sondu Vision.
