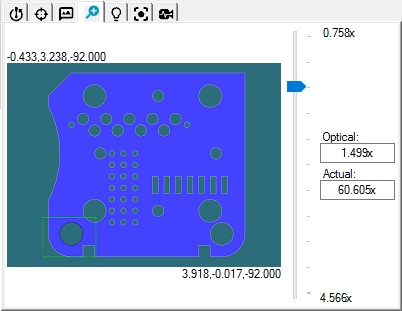

Panel nástrojů sondy - záložka Zvětšení
Záložka Zvětšení umožní změnit aktuální zvětšení zorného pole (FOV) kamery. Je rovněž způsobem, jak současně vidět záložku CAD a Vision Okna grafického zobrazení. Informace o použití těchto záložek v Okně grafického zobrazení najdete v „Použití okna grafického zobrazení v PC-DMIS Vision“.
Jsou zobrazeny dvě hodnoty zvětšení - Optická a Skutečná.
Optická je velikost zvětšení na CCD poli kamery. Toto se nezmění, když se změní velikost zobrazení Živého náhledu.
Skutečná je velikost zvětšení v okně Živý náhled. Toto se zvětší čí zmenší podle toho, jak je zvětšeno či zmenšeno okno Živý náhled.
Když je otevřená záložka Zvětšení Panelu nástrojů sondy, záložka Vision zobrazuje:
FOV= - Tato hodnota překrytí zobrazuje velikost FOV v jednotkách měření postupu měření. Toto se objeví na obrazovce pouze pokud jste vybrali záložku Zvětšení z Panelu nástrojů sondy.
[0]= - Toto číslo překrytí reprezentuje aktuální úroveň zvětšení (velikost pixelu). Při přiblížení k dílu hodnota tohoto čísla klesá. Čím více se toto číslo blíží nule, tím blíže se přístroj blíží maximu svého zvětšení. Toto se objeví na obrazovce pouze pokud jste vybrali záložku Zvětšení z Panelu nástrojů sondy.
